Заглушки фланцевые

Заглушки фланцевые стальные по АТК 24.200.02-90

Назначение: перекрывание трубопровода путем глушения концевых отверстий с фланцами, либо оборудования для оперативного ремонта, продувки, гидроиспытаний или консервации отдельных веток трубопровода.

Конструкция, размеры и технические требования – АТК 24.200.02-90

Обозначение при заказе:

Исполнение - Условный проход Ду - Условное давление Ру - Марка стали - АТК24.200.02-90

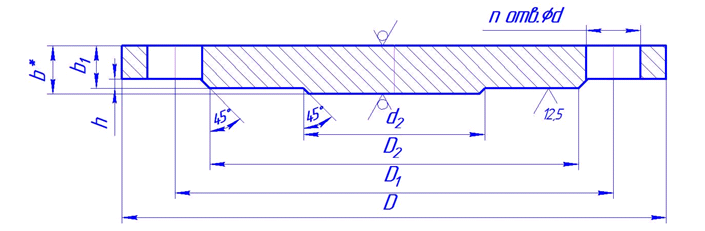

Исполнение 1

заглушки с соединительным выступом на давление от 0,6 до 4,0 МПа

для соединения с фланцами исполнения 1

Ру 0,6 МПа (6 кгс/см²) Размеры в мм

Обозначение	D	D₁	D₂	b	b₁	h	d₂	d	n	Масса, кг,
1-10-0,6	75	50	35	12	10	2	6	11	4	0,3
1-15-0,6	80	55	40				10			0,4
1-20-0,6	90	65	50				16			0,5
1-25-0,6	100	75	60				22			0,6
1-32-0,6	120	90	70	14	12		28	14		1,0
1-40-0,6	130	100	80			3	36			1,1
1-50-0,6	140	110	90				46			1,3
1-65-0,6	160	130	110				60			1,7
1-80-0,6	185	150	128				76	18		2,3
1-100-0,6	205	170	148				94			2,8
1-125-0,6	235	200	178	16	14		118		8	4,4
1-150-0,6	260	225	202				142			5,5
1-200-0,6	315	280	258				196			8,3
1-250-0,6	370	335	312				244		12	11,6
1-300-0,6	435	395	365	18	15	4	294	22		17,4
1-350-0,6	485	445	415	18	15		344			22,1
1-400-0,6	535	495	465	20	17		390		16	30,6
1-450-0,6	590	550	520	22	19		440			41,8
1-500-0,6	640	600	570	22	19		490			49,7
1-600-0,6	755	705	670	24	20	5	590	26	20	74,0
1-800-0,6	975	920	880	30	26		780	30	24	159,3
1-1000-0,6	1175	1120	1080	36	32		980	30	28	285,5
1-1200-0,6	1400	1340	1295	40	36		1180	33	32	454,2

Ру 1,0 МПа (10 кгс/см²)

Обозначение	D	D₁	D₂	b	b₁	h	d₂	d	n	Масса, кг,
1-10-1,0	90	60	42	14	12	2	6	14	4	0,5
1-15-1,0	95	65	47	14	12		10			0,6
1-20-1,0	105	75	58	16	14		16			0,8
1-25-1,0	115	85	68	16	14		22			1,0
1-32-1,0	135	100	78	18	16		28	18		1,6
1-40-1,0	145	110	88			3	36			1,8
1-50-1,0	160	125	102				46			2,2
1-65-1,0	180	145	122	16	14		60			2,5
1-80-1,0	195	160	133				76			3,0
1-100-1,0	215	180	158				94		8	3,6
1-125-1,0	245	210	184				118			4,8
1-150-1,0	280	240	212	18	16		142	22		7,1
1-200-1,0	335	295	268	16	14		196			9,2
1-250-1,0	390	350	320	18	16		244		12	14,4
1-300-1,0	440	400	370	20	17	4	294		12	20,1
1-350-1,0	500	460	430	22	19		344		16	29,3
1-400-1,0	565	515	482	24	21		390	26	16	41,0
1-450-1,0	615	565	532	24	21		440		20	48,9
1-500-1,0	670	620	585	26	23		490			64,0
1-600-1,0	780	725	685	30	26	5	590	30		99,6
1-800-1,0	1010	950	905	40	36		780	33	24	230,4
1-1000-1,0	1220	1160	1110	45	41		980	33	28	385,5
1-1200-1,0	1455	1380	1330	55	51		1180	39	32	675,7

Ру 1,6 МПа (16 кгс/см²)

Обозначение	D	D₁	D₂	b	b₁	h	d₂	d	n	Масса, кг,
1-10-1,6	90	60	42	14	12	2	6	14	4	0,5
1-15-1,6	95	65	47	14	12		10			0,6
1-20-1,6	105	75	58	16	14		16			0,8
1-25-1,6	115	85	68	16	14		22			1,0
1-32-1,6	135	100	78	18	16		28	18		1,6
1-40-1,6	145	110	88			3	36			1,8
1-50-1,6	160	125	102				46			2,2
1-65-1,6	180	145	122	16	14		60			2,5
1-80-1,6	195	160	133				76			3,0
1-100-1,6	215	180	158				94		8	3,6
1-125-1,6	245	210	184				118			4,8
1-150-1,6	280	240	212	18	16		142	22		7,1
1-200-1,6	335	295	268	18	16		196	22	12	10,4
1-250-1,6	405	355	320	22	20		244	26		19,0
1-300-1,6	460	410	370	24	21	4	294			26,4
1-350-1,6	520	470	430	26	23		344		16	37,3
1-400-1,6	580	525	482	30	27		390	30	16	54,3
1-450-1,6	640	585	532	30	27		440	30	20	66,2
1-500-1,6	710	650	585	36	33		490	33	20	99,2
1-600-1,6	840	770	685	40	36	5	590	39	20	152,2
1-800-1,6	1020	950	905	50	46		780	39	24	294,2
1-1000-1,6	1255	1170	1110	60	56		980	45	28	539,3
1-1200-1,6	1485	1390	1330	70	66		1180	52	2	885,9

Ру 2,5 МПа (25 кгс/см²)

Обозначение	D	D₁	D₂	b	b₁	h	d₂	d	n	Масса, кг
1-10-2,5	90	60	42	14	12	2	6	14	4	0,5
1-15-2,5	95	65	47	14	12		10			0,6
1-20-2,5	105	75	58	16	14		16			0,8
1-25-2,5	115	85	68	16	14		22			1,0
1-32-2,5	135	100	78	18	16		28	18		1,6
1-40-2,5	145	110	88			3	36			1,8
1-50-2,5	160	125	102				46			2,2
1-65-2,5	180	145	122	20	18		60		8	3,1
1-80-2,5	195	160	133	20	18		76			3,7
1-100-2,5	230	190	158	22	20		94	22		5,8
1-125-2,5	270	220	184	24	22		118	26		8,8
1-150-2,5	300	250	212	26	24		142			12,1
1-200-2,5	360	310	278	24	22		196		12	16,2
1-250-2,5	425	370	335	30	27		244	30	12	29,1
1-300-2,5	485	430	390	30	27	4	294	30	16	36,8
1-350-2,5	550	490	450	36	33		344	33		58,3
1-400-2,5	610	550	505	40	37		390			81,4
1-450-2,5	660	600	555	40	37		440		20	95,5
1-500-2,5	730	660	615	45	42		490	39		131,6
1-600-2,5	840	770	720	50	46	5	590	39		195,4
1-800-2,5	1075	990	930	60	56	5	780	45	24	389,9

Ру 4,0 МПа (40 кгс/см²)

Обозначение	D	D₁	D₂	b	b₁	h	d₂	d	n	Масса, кг
1-10-4,0	90	60	42	14	12	2	6	14	4	0,5
1-15-4,0	95	65	47	14	12		10			0,6
1-20-4,0	105	75	58	16	14		16			0,8
1-25-4,0	115	85	68	16	14		22			1,0
1-32-4,0	135	100	78	18	16		28	18		1,6
1-40-4,0	145	110	88			3	36			1,8
1-50-4,0	160	125	102				46			2,2
1-65-4,0	180	145	122	20	18		60		8	3,1
1-80-4,0	195	160	133	20	18		76			3,7
1-100-4,0	230	190	158	22	20		94	22		5,8
1-125-4,0	270	220	184	24	22		118	26		8,8
1-150-4,0	300	250	212	26	24		142	26		12,1
1-200-4,0	375	320	285	30	28		196	30	12	22,1
1-250-4,0	445	385	345	36	34		244	33	12	38,4
1-300-4,0	510	450	410	40	37	4	294		16	55,2
1-350-4,0	570	510	465	45	42		344			79,7
1-400-4,0	655	585	535	50	47		390	39		117,3
1-450-4,0	680	610	560	50	47		440	39	20	125,9
1-500-4,0	755	670	615	55	52		490	45	20	170,6

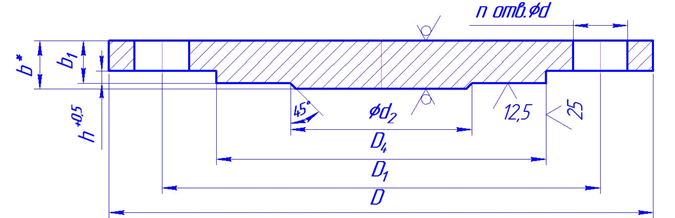

Исполнение 2

заглушки с выступом на давление от 0,6 до 6,3 МПа

для соединения с фланцами исполнения 3

Ру 0,6 МПа (6 кгс/см²) Размеры в мм

Обозначение	D	D₁	D₄	b	b₁	h	d₂	d	n	Масса, кг,
2-10-0,6	75	50	29	12	10	4	6	11	4	0,3
2-15-0,6	80	55	33				10			0,3
2-20-0,6	90	65	43				16			0,4
2-25-0,6	100	75	51	14	12		22			0,6
2-32-0,6	120	90	59				28	14		0,8
2-40-0,6	130	100	69				36			1,0
2-50-0,6	140	110	80				46			1,2
2-65-0,6	160	130	100	16	14		60			2,0
2-80-0,6	185	150	115				76	18		2,5
2-100-0,6	205	170	137				94			3,1
2-125-0,6	235	200	166	18	16		118		8	4,8
2-150-0,6	260	225	191				142			6,0
2-200-0,6	315	280	249				196			9,2
2-250-0,6	370	335	303				244		12	12,9
2-300-0,6	435	395	356	20	17	5	294	22		19,1
2-350-0,6	485	445	406				344			24,3
2-400-0,6	535	495	456				390		16	29,8
2-450-0,6	590	550	509	22	19		440			40,9
2-500-0,6	640	600	561	22	19		490			48,8
2-600-0,6	755	705	661	26	22	6	590	26	20	79,6
2-800-0,6	975	920	867	32	28	6	780	30	24	169,4

Ру 1,0 МПа (10 кгс/см²)

Обозначение	D	D₁	D₄	b	b₁	h	d₂	d	n	Масса, кг,
2-10-1,0	90	60	34	14	12	4	6	14	4	0,4
2-15-1,0	95	65	39	14	12		10			0,5
2-20-1,0	105	75	50	16	14		16			0,7
2-25-1,0	115	85	57	16	14		22			0,8
2-32-1,0	135	100	65	18	16		28	18		1,4
2-40-1,0	145	110	75				36			1,8
2-50-1,0	160	125	87				46			2,2
2-65-1,0	180	145	109	16	14		60			2,3
2-80-1,0	195	160	120				76			2,7
2-100-1,0	215	180	149				94		8	3,4
2-125-1,0	245	210	175				118			4,5
2-150-1,0	280	240	203	18	16		142	22		6,8
2-200-1,0	335	295	259	16	14		196			8,8
2-250-1,0	390	350	312	18	16		244		12	14,0
2-300-1,0	440	400	363	20	17	5	294		12	19,4
2-350-1,0	500	460	421	22	19		344		16	28,4
2-400-1,0	565	515	473	24	21		390	26	16	39,6
2-450-1,0	615	565	523	24	21		440		20	47,7
2-500-1,0	670	620	575	26	23		490			64,1
2-600-1,0	780	725	677	30	25	6	590	30		96,0
2-800-1,0	1010	950	877	40	35	6	780	33	24	223,7

Ру 1,6 МПа (16 кгс/см²)

Обозначение	D	D₁	D₄	b	b₁	h	d₂	d	n	Масса, кг,
2-10-1,6	90	60	34	14	12	4	6	14	4	0,4
2-15-1,6	95	65	39	14	12		10			0,5
2-20-1,6	105	75	50	16	14		16			0,7
2-25-1,6	115	85	57	16	14		22			0,8
2-32-1,6	135	100	65	18	16		28	18		1,4
2-40-1,6	145	110	75				36			1,8
2-50-1,6	160	125	87				46			2,2
2-65-1,6	180	145	109	16	14		60			2,3
2-80-1,6	195	160	120				76			2,7
2-100-1,6	215	180	149				94		8	3,4
2-125-1,6	245	210	175				118			4,5
2-150-1,6	280	240	203	18	16		142	22		6,8
2-200-1,6	335	295	259	18	16		196	22	12	10,0
2-250-1,6	405	355	312	22	20		244	26		18,6
2-300-1,6	460	410	363	24	21	5	294			25,8
2-350-1,6	520	470	421	26	23		344		16	36,5
2-400-1,6	580	525	473	30	27		390	30	16	53,4
2-450-1,6	640	585	523	30	27		440	30	20	65,1
2-500-1,6	710	650	575	36	33		490	33	20	97,9
2-600-1,6	840	770	677	40	35	6	590	39	20	148,3
2-800-1,6	1020	950	877	50	45	6	780	39	24	288,4

Ру 2,5 МПа (25 кгс/см²)

Обозначение	D	D₁	D₄	b	b₁	h	d₂	d	n	Масса, кг
2-10-2,5	90	60	34	14	12	4	6	14	4	0,4
2-15-2,5	95	65	39	14	12		10			0,5
2-20-2,5	105	75	50	16	14		16			0,7
2-25-2,5	115	85	57	16	14		22			0,8
2-32-2,5	135	100	65	18	16		28	18		1,4
2-40-2,5	145	110	75				36			1,8
2-50-2,5	160	125	87				46			2,2
2-65-2,5	180	145	108	20	18		60		8	3,0
2-80-2,5	195	160	120	20	18		76			3,5
2-100-2,5	230	190	149	22	20		94	22		5,5
2-125-2,5	270	220	175	24	22		118	26		8,5
2-150-2,5	300	250	203	26	24		142			11,7
2-200-2,5	360	310	259	24	22		196		12	15,7
2-250-2,5	425	370	312	30	28		244	30	12	28,3
2-300-2,5	485	430	363	30	27	5	294	30	16	35,6
2-350-2,5	550	490	421	36	33		344	33		56,9
2-400-2,5	610	550	473	40	37		390			79,7
2-450-2,5	660	600	523	40	37		440		20	93,6
2-500-2,5	730	660	575	45	42		490	39		129,3
2-600-2,5	840	770	677	50	45	6	590	39		189,9
2-800-2,5	1075	990	877	60	56	6	780	45	24	381,4

Ру 4,0 МПа (40 кгс/см²)

Обозначение	D	D₁	D₄	b	b₁	h	d₂	d	n	Масса, кг
2-10-4,0	90	60	34	14	12	4	6	14	4	0,4
2-15-4,0	95	65	39	14	12		10			0,5
2-20-4,0	105	75	50	16	14		16			0,7
2-25-4,0	115	85	57	16	14		22			0,8
2-32-4,0	135	100	65	18	16		28	18		1,4
2-40-4,0	145	110	75		17		36			1,8
2-50-4,0	160	125	87		17		46			2,2
2-65-4,0	180	145	108	20	18		60		8	3,0
2-80-4,0	195	160	120	20	18		76			3,5
2-100-4,0	230	190	149	22	20		94	22		5,5
2-125-4,0	270	220	175	24	22		118	26		8,5
2-150-4,0	300	250	203	26	24		142	26		11,7
2-200-4,0	375	320	259	30	28		196	30	12	21,4
2-250-4,0	445	385	312	36	34		244	33	12	37,4
2-300-4,0	510	450	363	40	37	5	294		16	53,6
2-350-4,0	570	510	421	45	42		344			77,8
2-400-4,0	655	585	473	50	47		390	39		114,5
2-450-4,0	680	610	523	50	47		440	39	20	123,9
2-500-4,0	755	670	575	55	50		490	45	20	164,4

Ру 6,3 МПа (63 кгс/см²)

Обозначение	D	D₁	D₄	b	b₁	h	d₂	d	n	Масса, кг
2-10-6,3	100	70	34	18	16	4	6	14	4	0,7
2-15-6,3	105	75	39	18	16		10	14		0,8
2-20-6,3	125	90	50	20	18		16	18		1,3
2-25-6,3	135	100	57	22	20		22	18		1,8
2-32-6,3	150	110	65	22	20		28	22		2,2
2-40-6,3	165	125	75	24	22		36			3,0
2-50-6,3	175	135	87	24	22		46			3,4
2-65-6,3	200	160	108	28	26		60		8	5,3
2-80-6,3	210	170	120				76			5,9
2-100-6,3	250	200	149				94	26		8,4
2-125-6,3	295	240	175	32	30		118	30		13,8
2-150-6,3	340	280	203	36	34		142	33		21,1
2-200-6,3	405	345	259	40	38		196	33	12	33,8
2-250-6,3	470	400	312	45	43		244	39	12	51,9
2-300-6,3	530	460	363	50	47	5	294		16	72,1
2-350-6,3	595	525	421	55	52		344			103,2
2-400-6,3	670	585	473	60	57		390	45		143,2
2-500-6,3	800	705	575	70	65		490	52	20	234,2
2-600-6,3	925	820	670	80	75	6	590	56	20	364,9

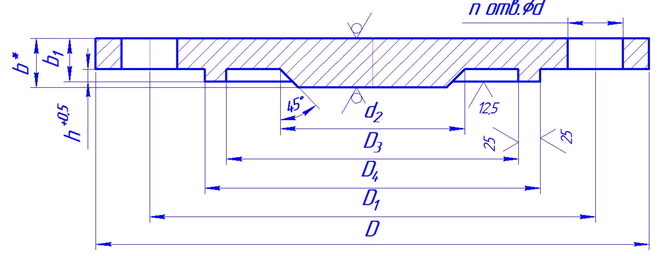

Исполнение 3

заглушки с шипом на давление от 0,6 до 6,3 МПа

для соединения с фланцами исполнения 5

Ру 0,6 МПа (6 кгс/см²) Размеры в мм

Обозначение	D	D₁	D₃	D₄	b	b₁	h	d₂	d	n	Масса, кг
3-10-0,6	75	50	19	29	14	13	4	6	11	4	0,3
3-15-0,6	80	55	23	33		13		10			0,4
3-20-0,6	90	65	33	43		12		16			0,4
3-25-0,6	100	75	41	51				22			0,5
3-32-0,6	120	90	49	59				28	14		0,7
3-40-0,6	130	100	55	69				36			0,9
3-50-0,6	140	110	66	80				46			1,1
3-65-0,6	160	130	86	100				60			1,4
3-80-0,6	185	150	101	115				76	18		1,9
3-100-0,6	205	170	117	137	16	14		94			2,9
3-125-0,6	235	200	146	166				118		8	3,9
3-150-0,6	260	225	171	191				142			4,9
3-200-0,6	315	280	229	249				196			7,5
3-250-0,6	370	335	283	303				244		12	10,6
3-300-0,6	435	395	336	356	18	16	5	294	22		16,4
3-350-0,6	485	445	386	406	18	16		344			20,9
3-400-0,6	535	495	436	456	20	17		390		16	28,4
3-450-0,6	590	550	489	509	22	19		440			39,2
3-500-0,6	640	600	541	561	22	19		490			46,8
3-600-0,6	755	705	635	661	24	21	6	590	26	20	71,5
3-800-0,6	975	920	841	867	30	27	6	780	30	24	154,9

Ру 1,0 МПа (10 кгс/см²)

Обозначение	D	D₁	D₃	D₄	b	b₁	h	d₂	d	n	Масса, кг
3-10-1,0	90	60	24	34	14	12	4	6	14	4	0,4
3-15-1,0	95	65	29	39	14	12		10			0,5
3-20-1,0	105	75	36	50	16	14		16			0,7
3-25-1,0	115	85	43	57				22			0,8
3-32-1,0	135	100	51	65				28	18		1,4
3-40-1,0	145	110	61	75	18	16		36			1,6
3-50-1,0	160	125	73	87	18	16		46			1,9
3-65-1,0	180	145	95	109	16	14		60			2,2
3-80-1,0	195	160	106	120				76			2,6
3-100-1,0	215	180	129	149				94		8	3,2
3-125-1,0	245	210	155	175		15		118			4,5
3-150-1,0	280	240	183	203	18	16		142	22		6,4
3-200-1,0	335	295	239	259	16	14		196			8,3
3-250-1,0	390	350	292	312	18	16		244		12	13,3
3-300-1,0	440	400	343	363	20	17	5	294		12	18,4
3-350-1,0	500	460	395	421	22	19		344		16	27,2
3-400-1,0	565	515	447	473	24	21		390	26	16	38,1
3-450-1,0	615	565	497	523	24	21		440		20	46,0
3-500-1,0	670	620	549	575	26	23		490			62,2
3-600-1,0	780	725	651	677	30	25	6	590	30		93,2
3-800-1,0	1010	950	851	877	40	35	6	780	33	24	219,4

Ру 1,6 МПа (16 кгс/см²)

Обозначение	D	D₁	D₃	D₄	b	b₁	h	d₂	d	n	Масса, кг
3-10-1,6	90	60	24	34	14	12	4	6	14	4	0,4
3-15-1,6	95	65	29	39	14	12		10			0,5
3-20-1,6	105	75	36	50	16	14		16			0,7
3-25-1,6	115	85	43	57	16	14		22			0,8
3-32-1,6	135	100	51	65	18	16		28	18		1,4
3-40-1,6	145	110	61	75				36			1,6
3-50-1,6	160	125	73	87				46			1,9
3-65-1,6	180	145	95	109	16	14		60			2,2
3-80-1,6	195	160	106	120				76			2,6
3-100-1,6	215	180	129	149				94		8	3,2
3-125-1,6	245	210	155	175		15		118			4,5
3-150-1,6	280	240	183	203	18	16		142	22		6,4
3-200-1,6	335	295	239	259	20	18		196	22	12	10,8
3-250-1,6	405	355	292	312	22	20		244	26		17,8
3-300-1,6	460	410	343	363	24	21	5	294			24,6
3-350-1,6	520	470	395	421	26	23		344		16	35,1
3-400-1,6	580	525	447	473	30	27		390	30	16	51,6
3-450-1,6	640	585	497	523	30	27		440	30	20	63,1
3-500-1,6	710	650	549	575	36	33		490	33	20	95,6
3-600-1,6	840	770	651	677	40	35	6	590	39	20	144,8
3-800-1,6	1020	950	851	877	50	45	6	780	39	24	283,1

Ру 2,5 МПа (25 кгс/см²)

Обозначение	D	D₁	D₃	D₄	b	b₁	h	d₂	d	n	Масса, кг
3-10-2,5	90	60	24	34	14	12	4	6	14	4	0,4
3-15-2,5	95	65	29	39	14	12		10			0,5
3-20-2,5	105	75	36	50	16	14		16			0,7
3-25-2,5	115	85	43	57	16	14		22			0,8
3-32-2,5	135	100	51	65	18	16		28	18		1,4
3-40-2,5	145	110	61	75				36			1,8
3-50-2,5	160	125	73	87				46			2,2
3-65-2,5	180	145	95	108	20	18		60		8	2,8
3-80-2,5	195	160	106	120	20	18		76			3,3
3-100-2,5	230	190	129	149	22	20		94	22		5,3
3-125-2,5	270	220	155	175	24	22		118	26		8,2
3-150-2,5	300	250	183	203	26	24		142			11,3
3-200-2,5	360	310	239	259	24	22		196		12	15,1
3-250-2,5	425	370	292	312	30	28		244	30	12	27,5
3-300-2,5	485	430	343	363	30	27	5	294	30	16	34,5
3-350-2,5	550	490	395	421	36	33		344	33		55,5
3-400-2,5	610	550	447	473	40	37		390			77,9
3-450-2,5	660	600	497	523	40	37		440		20	91,7
3-500-2,5	730	660	549	575	45	42		490	39		127,0
3-600-2,5	840	770	651	677	50	45	6	590	39		190,7
3-800-2,5	1075	990	851	877	60	55	6	780	45	24	382,6

Ру 4,0 МПа (40 кгс/см²)

Обозначение	D	D₁	D₃	D₄	b	b₁	h	d₂	d	n	Масса, кг
3-10-4,0	90	60	24	34	14	12	4	6	14	4	0,4
3-15-4,0	95	65	29	39	14	12		10			0,5
3-20-4,0	105	75	36	50	16	14		16			0,7
3-25-4,0	115	85	43	57	16	14		22			0,8
3-32-4,0	135	100	51	65	18	16		28	18		1,4
3-40-4,0	145	110	61	75				36			1,6
3-50-4,0	160	125	73	87				46			1,9
3-65-4,0	180	145	95	108	20	18		60		8	2,8
3-80-4,0	195	160	106	120	20	18		76			3,3
3-100-4,0	230	190	129	149	22	20		94	22		5,3
3-125-4,0	270	220	155	175	24	22		118	26		8,2
3-150-4,0	300	250	183	203	26	24		142	26		11,3
3-200-4,0	375	320	239	259	30	28		196	30	12	20,8
3-250-4,0	445	385	292	312	36	34		244	33	12	36,6
3-300-4,0	510	450	343	363	40	37	5	294		16	52,4
3-350-4,0	570	510	395	421	45	42		344			76,4
3-400-4,0	655	585	447	473	50	47		390	39		112,8
3-450-4,0	680	610	497	523	50	47		440	39	20	123,5
3-500-4,0	755	670	549	575	55	50		490	45	20	162,0

Ру 6,3 МПа (63 кгс/см²)

Обозначение	D	D₁	D₃	D₄	b	b₁	h	d₂	d	n	Масса, кг
3-10-6,3	100	70	24	34	18	16	4	6	14	4	0,7
3-15-6,3	105	75	29	39	18	16		10	14		0,8
3-20-6,3	125	90	36	50	20	18		16	18		1,3
3-25-6,3	135	100	43	57	22	20		22	18		1,8
3-32-6,3	150	110	51	65	22	20		28	22		2,0
3-40-6,3	165	125	61	75	24	22		36			2,9
3-50-6,3	175	135	73	87	24	22		46			3,3
3-65-6,3	200	160	95	108	28	26		60		8	5,1
3-80-6,3	210	170	106	120				76			5,8
3-100-6,3	250	200	129	149				94	26		8,2
3-125-6,3	295	240	155	175	32	30		118	30		13,5
3-150-6,3	340	280	183	203	36	34		142	33		20,7
3-200-6,3	405	345	239	259	40	38		196	33	12	33,3
3-250-6,3	470	400	292	312	45	43		244	39	12	51,2
3-300-6,3	530	460	343	363	50	47	5	294		16	70,9
3-350-6,3	595	525	395	421	55	52		344			101,8
3-400-6,3	670	585	447	473	60	57		390	45		141,5
3-500-6,3	800	705	549	575	70	65		490	52	20	231,9
3-600-6,3	925	820	651	677	80	75	6	590	56	20	361,3

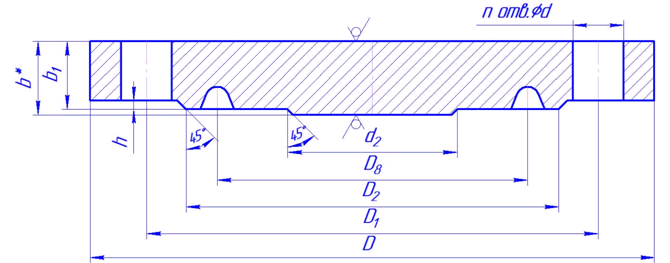

Исполнение 4

заглушки под прокладку овального сечения на давление от 6,3 до 16,0 МПа

для соединения с фланцами исполнения 7

Ру 6,3 МПа (63 кгс/см²)

Обозначение	D	D₁	D₂	D₈	b	b₁	h	b₂	h₂	r	d₂	d	n	Масса, кг
4-15-6,3	105	75	55	35	26	24	2	9	6,5	2,8	10	14	4	1,4
4-20-6,3	125	90	58	45	28	26					16	18		2,2
4-25-6,3	135	100	68	50	30	28					22	18		2,8
4-32-6,3	150	110	78	65							28	22		3,4
4-40-6,3	165	125	88	75			3				36			4,0
4-50-6,3	175	135	102	85	26	24		12	8,0	4,0	46			3,8
4-65-6,3	200	160	132	110	26	24					60		8	4,9
4-80-6,3	210	170	133	120	30	28					76			6,4
4-100-6,3	250	200	170	149	30	28					94	26		9,3
4-125-6,3	295	240	205	175	32	30					118	30		14,0
4-150-6,3	340	280	240	205	36	34					142	33		21,5
4-200-6,3	405	345	285	265	40	38					196	33	12	34,2
4-250-6,3	470	400	345	320	45	43					244	39	12	51,6
4-300-6,3	530	460	410	375	45	42	4				294		16	65,3
4-350-6,3	595	525	465	420	50	47					344			94,3
4-400-6,3	670	585	535	480	55	52					390	45		132,4
4-450-6,3	800	705	590	520	60	57					440	45	20	172,3

Ру 10,0 МПа (100 кгс/см²)

Обозначение	D	D₁	D₂	D₈	b	b₁	h	b₂	h₂	r	d₂	d	n	Масса, кг
4-15-10,0	105	75	55	35	26	24	2	9	6,5	2,8	10	14	4	1,4
4-20-10,0	125	90	58	45	28	26					16	18		2,2
4-25-10,0	135	100	68	50	30	28					22	18		2,8
4-32-10,0	150	110	78	65							28	22		3,4
4-40-10,0	165	125	88	75			3				36	22		4,0
4-50-10,0	195	145	102	85				12	8,0	4,0	46	26		5,5
4-65-10,0	220	170	140	110	36	34					60		8	8,5
4-80-10,0	230	180	150	115							76			9,4
4-100-10,0	265	210	175	145							94	30		12,5
4-125-10,0	310	250	210	175	40	38					118	33		19,6
4-150-10,0	350	290	250	205	45	43					142	33	12	28,1
4-200-10,0	430	360	285	265	50	48					196	39		47,8
4-250-10,0	500	430	345	320	55	53					244	39		73,7
4-300-10,0	585	500	410	375	60	57	4				294	45	16	106,4
4-350-10,0	655	560	465	420	70	67		17	11,0	5,8	344	52		156,1
4-400-10,0	715	620	535	480	75	72		17	11,0	5,8	390	52		204,6

Ру 16,0 МПа (160 кгс/см²)

Обозначение	D	D₁	D₂	D₈	b	b₁	h	b₂	h₂	r	d₂	d	n	Масса, кг
4-15-16,0	105	75	55	35	26	24	2	9	6,5	2,8	10	14	4	1,4
4-20-16,0	125	90	58	45	28	26					16	18		2,2
4-25-16,0	135	100	68	50	30	28					22	18		2,8
4-32-16,0	150	110	78	65							28	22		3,4
4-40-16,0	165	125	88	75			3				36	22		4,0
4-50-16,0	195	145	115	95	36	34		12	8,0	4,0	46	26		6,9
4-65-16,0	220	170	140	110	40	38					60		8	9,6
4-80-16,0	230	180	150	130							76			10,6
4-100-16,0	265	210	175	145							94	30		14,1
4-125-16,0	310	250	210	190	45	43					118	33		22,3
4-150-16,0	350	290	250	205	55	53		14	10,0	4,2	142	33	12	34,7
4-200-16,0	430	360	315	275	60	58		17	11,0	5,8	196	39		58,0
4-250-16,0	500	430	380	330	70	68		17	11,0	5,8	244	39		95,3
4-300-16,0	585	500	410	380	80	77	4	23	14,0	8,5	294	45	16	143,2
4-350-16,0	700	590	520	420	95	92	4				344	52	16	249,0
4-400-16,0	770	660	595	480	100	97	5				390	52	20	316,9

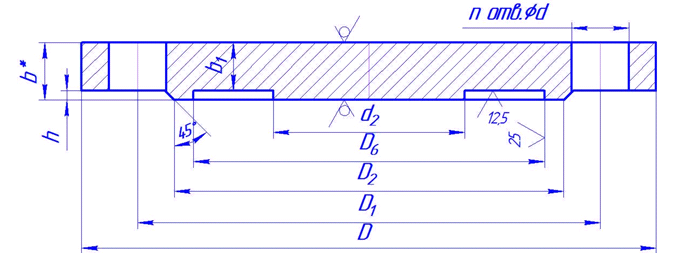

Исполнение 5

заглушки с впадиной на давление от 0,6 до 4,0 МПа

для соединения с фланцами исполнения 2

Ру 0,6 МПа (6 кгс/см²) Размеры в мм

Обозначение	D	D₁	D₂	D₆	b	b₁	h	d₂	d	n	Масса, кг
5-10-0,6	75	50	35	30	14	11	2	6	11	4	0,4
5-15-0,6	80	55	40	34				10			0,5
5-20-0,6	90	65	50	44				16			0,6
5-25-0,6	100	75	60	52	16	13		22			0,9
5-32-0,6	120	90	70	60				28	14		1,2
5-40-0,6	130	100	80	70			3	36			1,4
5-50-0,6	140	110	90	81				46			1,6
5-65-0,6	160	130	100	101	18	15		60			2,4
5-80-0,6	185	150	128	116				76	18		3,3
5-100-0,6	205	170	148	138				94			4,1
5-125-0,6	235	200	178	167	20	17		118		8	5,9
5-150-0,6	260	225	202	192				142			7,3
5-200-0,6	315	280	258	250				196			11,0
5-250-0,6	370	335	312	304				244		12	15,2
5-300-0,6	435	395	365	357	22	18	4	294	22		22,7
5-350-0,6	485	445	415	407				344			28,7
5-400-0,6	535	495	465	457				390		16	35,0
5-450-0,6	590	550	520	510				440			42,8
5-500-0,6	640	600	570	562				490			50,9
5-600-0,6	755	705	670	662	28	23	5	590	26	20	90,2
5-800-0,6	975	920	880	868	36	31	5	780	30	24	197,0

Ру 1,0 МПа (10 кгс/см²)

Обозначение	D	D₁	D₂	D₆	b	b₁	h	d₂	d	n	Масса, кг
5-10-1,0	90	60	42	35	16	13	2	6	14	4	0,7
5-15-1,0	95	65	47	40				10			0,8
5-20-1,0	105	75	58	51				16			1,0
5-25-1,0	115	85	68	58	18	15		22			1,3
5-32-1,0	135	100	78	66				28	18		1,7
5-40-1,0	145	110	88	76			3	36			2,0
5-50-1,0	160	125	102	88	20	17	4	46			2,6
5-65-1,0	180	145	122	110			3	60			3,4
5-80-1,0	195	160	133	121				76			4,1
5-100-1,0	215	180	158	150				94		8	4,9
5-125-1,0	245	210	184	176				118			6,4
5-150-1,0	280	240	212	204				142	22		8,3
5-200-1,0	335	295	268	260				196			12,3
5-250-1,0	390	350	320	313	22	19		244		12	18,4
5-300-1,0	440	400	370	364	25	21	4	294		12	26,7
5-350-1,0	500	460	430	422				344		16	34,6
5-400-1,0	565	515	482	474				390	26	16	44,0
5-450-1,0	615	565	532	524				440		20	52,4
5-500-1,0	670	620	585	576	26	22		490			65,4
5-600-1,0	780	725	685	678	30	25	5	590	30		102,3
5-800-1,0	1010	950	905	878	40	35	5	780	33	24	235,1

Ру 1,6 МПа (16 кгс/см²)

Обозначение	D	D₁	D₂	D₆	b	b₁	h	d₂	d	n	Масса, кг
5-10-1,6	90	60	42	35	16	13	2	6	14	4	0,7
5-15-1,6	95	65	47	40				10			0,8
5-20-1,6	105	75	58	51				16			1,0
5-25-1,6	115	85	68	58	18	15		22			1,3
5-32-1,6	135	100	78	66				28	18		1,7
5-40-1,6	145	110	88	76			3	36			2,0
5-50-1,6	160	125	102	88	20	17	4	46			2,6
5-65-1,6	180	145	122	110			3	60			3,4
5-80-1,6	195	160	133	121				76			4,1
5-100-1,6	215	180	158	150				94		8	4,9
5-125-1,6	245	210	184	176				118			6,4
5-150-1,6	280	240	212	204				142	22		8,3
5-200-1,6	335	295	268	260				196	22	12	12,0
5-250-1,6	405	355	320	313	22	19		244	26		19,5
5-300-1,6	460	410	370	364	25	21	4	294			28,7
5-350-1,6	520	470	430	422	26	22		344		16	38,4
5-400-1,6	580	525	482	474	28	24		390	30	16	51,7
5-450-1,6	640	585	532	524	30	26		440	30	20	63,0
5-500-1,6	710	650	585	576	36	32		490	33		101,5
5-600-1,6	840	770	685	678	40	35	5	590	39		157,0
5-800-1,6	1020	950	905	878	50	45	5	780	39	24	299,1

Ру 2,5 МПа (25 кгс/см²)

Обозначение	D	D₁	D₂	D₆	b	b₁	h	d₂	d	n	Масса, кг
5-10-2,5	90	60	42	35	16	13	2	6	14	4	0,7
5-15-2,5	95	65	47	40				10			0,8
5-20-2,5	105	75	58	51				16			1,0
5-25-2,5	115	85	68	58	18	15		22			1,3
5-32-2,5	135	100	78	66				28	18		1,7
5-40-2,5	145	110	88	76			3	36			2,0
5-50-2,5	160	125	102	88	20	17	4	46			2,6
5-65-2,5	180	145	122	110	20	17	3	60		8	3,3
5-80-2,5	195	160	133	121	22	19	4	76			4,3
5-100-2,5	230	190	158	150	22	19	4	94	22		5,8
5-125-2,5	270	220	184	176	25	22	3	118	26		9,5
5-150-2,5	300	250	212	204	26	23	4	142			12,5
5-200-2,5	360	310	278	260	25	22	3	196		12	17,5
5-250-2,5	425	370	335	313	25	22	3	244	30	12	24,5
5-300-2,5	485	430	390	364	30	26	4	294	30	16	38,1
5-350-2,5	550	490	450	422	36	32		344	33		60,0
5-400-2,5	610	550	505	474	40	36		390			83,4
5-450-2,5	660	600	555	524				440		20	97,6
5-500-2,5-2,5	730	660	615	576				490	39		118,8
5-600-2,5	840	770	720	678	50	45	5	590	39		200,1
5-800-2,5	1075	990	930	878	60	55	5	780	45	24	361,8

Ру 4,0 МПа (40 кгс/см²)

Обозначение	D	D₁	D₂	D₆	b	b₁	h	d₂	d	n	Масса, кг
5-10-4,0	90	60	42	35	16	13	2	6	14	4	0,7
5-15-4,0	95	65	47	40				10			0,8
5-20-4,0	105	75	58	51				16			1,0
5-25-4,0	115	85	68	58	18	15		22			1,3
5-32-4,0	135	100	78	66				28	18		1,7
5-40-4,0	145	110	88	76			3	36			2,0
5-50-4,0	160	125	102	88	20	17	4	46			2,6
5-65-4,0	180	145	122	110	20	17	3	60		8	3,3
5-80-4,0	195	160	133	121	22	19	4	76			4,3
5-100-4,0	230	190	158	150	22	19	4	94	22		5,8
5-125-4,0	270	220	184	176	25	22	3	118	26		9,5
5-150-4,0	300	250	212	204	26	23	4	142	26		12,5
5-200-4,0	375	320	285	260	30	27		196	30	12	22,5
5-250-4,0	445	385	345	313	36	33		244	33	12	38,8
5-300-4,0	510	450	410	364	40	36	5	294		16	56,6
5-350-4,0	570	510	465	422	45	41	4	344			87,7
5-400-4,0	655	585	535	474	50	46		390	39		123,5
5-450-4,0	680	610	560	524	50	46		440	39	20	128,4
5-500-4,0	755	670	615	576	55	51	5	490	45	20	172,8

Лискимонтажконструкция акционерное общество

+7 (473) 913-53-82
Отдел труб большого диаметра
+7 (473) 913-52-77
Отдел соединительных деталей трубопроводов

397907, Россия, Воронежская область,
г. Лиски, ул. Монтажников, 1

Письмо директору

Рус Eng

Обратная связь

Разработка сайта: веб-студия «3doubleYou.ru»

Главная

Продукция

О заводе

Клиенты

Вакансии

Новости

Контакты

Заглушки фланцевые

Заглушки фланцевые стальные по АТК 24.200.02-90
