ТРУБЫ ЭЛЕКТРОСВАРНЫЕ ПРЯМОШОВНЫЕ
20 июня 2017 года при участии министра промышленности и торговли РФ Мантурова Д.В., представителей ПАО «Газпром», ПАО «НОВАТЭК», ПАО «Транснефть» и других компаний, на нашем предприятии введен в эксплуатацию новый цех по производству труб большого диаметра, в котором установлено лучшее современное оборудование производства Республики Кореи, Германии, Франции, Голландии и Чехии. Для нас основными предпосылками освоения новых видов продукции явилось несколько факторов:
- необходимость применения инновационных технологий для производства новых видов продукции в нефтегазовом секторе в рамках программы по импортозамещению;
- расширение сортаментного ряда труб и СДТ производимых в РФ в линейке толстостенных, высокопрочных, коррозионостойких и высоколегированных (нержавеющих, жаростойких, криогенных) марок сталей, включая биметаллы для выполнения заказов;
- необходимость сокращения сроков поставки СДТ и получение дополнительных гарантий для их обеспечения;
- повышение конкурентной способности предприятия на внутреннем и внешнем рынке в поставках труб и СДТ в сложных проектах;
- возможность осуществления производства и поставок штучных заказов в сочетании с высокими техническими требованиями.

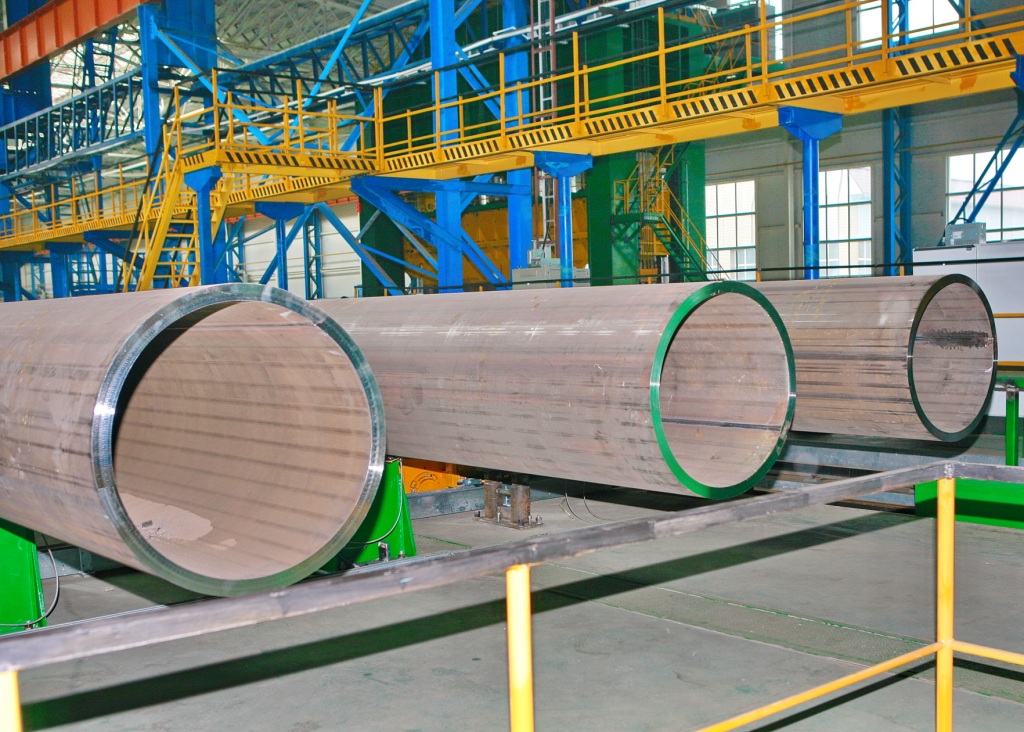

Новый цех на данный момент является самым технически вооруженным на трубном рынке России: мощные силовые агрегаты и расширение классической технологии дополнительным уникальным оборудованием позволили значительно улучшить эксплуатационные свойства конечного продукта. Реализация этого проекта закрыла зависимость российской промышленности в высокотехнологичной дорогой иностранной продукции, предоставив возможность отечественным заказчикам оперативно получать качественные трубы и изделия из них с требуемыми параметрами.
Производственная мощность цеха – 120 тысяч тонн в год, в сортаменте от 406 до 1422 мм, толщиной стенок от 7 до 60 мм (с возможностью увеличения до 80 мм), рабочее давление – до 32 МПа, категории прочности – до Х120. Имеем возможность работы со сталями различных марок с объемной термообработкой, включая высоколегированные.
В компании уверены, что новая технологическая линия способна выполнять заказы любой сложности не только в настоящее время, но и в будущем, что еще больше укрепит доверие клиентов и расширит совместную работу с российскими промышленными предприятиями.

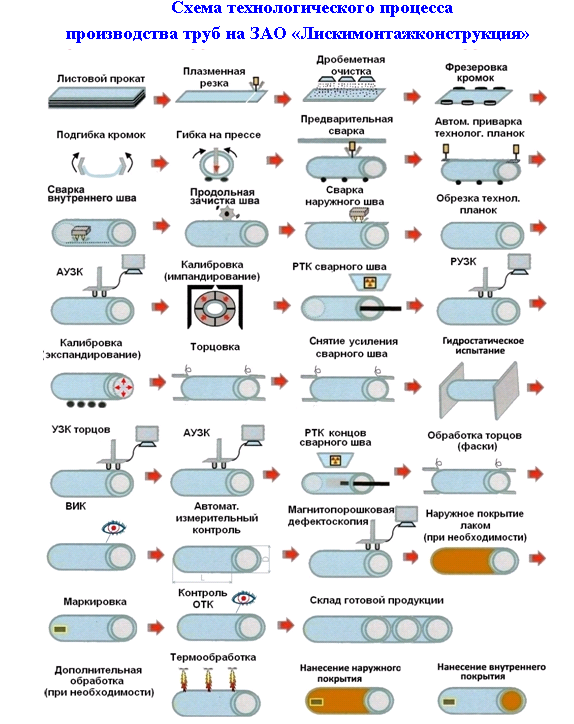

.bmp)
Технические характеристики производимых труб
|
Наименование |
Нормативная документация |
Сортамент |
Длина труб |
Класс прочности, марка стали |
|
|
Диаметр, мм |
Стенка, мм |
||||
|
Трубы стальные электросварные прямошовные для магистральных газонефтепроводов |
ГОСТ 20295-85, ГОСТ 31447-2012 |
530 |
8,0-33,0 |
До 12 м |
К34 - К60, углеродистые, низколегированные стали |
|
630 |
8,0-33,0 |
||||
|
720 |
8,0-36,0 |
||||
|
820 |
8,0-41,0 |
||||
|
920 |
8,0-43,0 |
||||
|
1020 |
8,0-45,0 |
||||
|
1220 |
8,0-48,0 |
||||
|
1420 |
8,0-48,0 |
||||
|
Трубы стальные электросварные прямошовные общего назначения |
ГОСТ 10705-80, ГОСТ 10706-76, ГОСТ 10704-91, ГОСТ 33228-2015 |
426 |
8,0-36,0 |
До 12 м |
Углеродистые и низколегированные марки стали. |
|
530 |
8,0-42,0 |
||||
|
630 |
8,0-45,0 |
||||
|
720 |
8,0-50,0 |
||||
|
820 |
8,0-60,0 |
||||
|
920 |
8,0-60,0 |
||||
|
1020 |
8,0-60,0 |
||||
|
1220 |
8,0-60,0 |
||||
|
1420 |
8,0-60,0 |
||||
|
Трубы стальные электросварные прямошовные из коррозионостойких, в т.ч. высоколегированных сталей диаметром до 1420 мм |
ТУ 24.20.13-001-01395041-2016 |
426 |
8,0-36,0 |
До 12 м |
08Х18Н10Т, 08Х22Н6Т, 12Х18Н10Т, 08Х18Н10, 08Х18Н12Б, 08Х13, 04Х17Т, 03Х18Н10Т, 03Х17Н14М3, 08Х22Н6Т, 08Х18Т1, 15ХМ, 15Х5М, а также другие марки и их зарубежные аналоги. |
|
530 |
8,0-42,0 |
||||
|
630 |
8,0-45,0 |
||||
|
720 |
8,0-50,0 |
||||
|
820 |
8,0-65,0 |
||||
|
920 |
8,0-65,0 |
||||
|
1020 |
8,0-65,0 |
||||
|
1220 |
8,0-70,0 |
||||
|
1420 |
8,0-85,0 |
||||
|
Трубы стальные электросварные прямошовные для трубопроводов на рабочее давление до 32 МПа |
ТУ 24.20.21-003-01395041-2016 |
426 |
8,0-36,0 |
До 12 м |
До К65(Х80) |
|
530 |
8,0-42,0 |
||||
|
630 |
8,0-45,0 |
||||
|
720 |
8,0-50,0 |
||||
|
820 |
8,0-65,0 |
||||
|
920 |
8,0-65,0 |
||||
|
1020 |
8,0-65,0 |
||||
|
1220 |
8,0-70,0 |
||||
|
1420 |
8,0-85,0 |
||||
|
Трубы стальные электросварные прямошовные нефтегазопроводные для обустройства месторождений ПАО «НК «Роснефть» |
ТУ 24.20.21-005-01395041-2016 |
426 |
8,0-36,0 |
До 12 м |
20А, 20С, 20Ф, 20ФА, 20-КТ, 20-КСХ, 09ГСФ, 08ГБФ-У, 13ХФА, 08ХМФЧА, 17Г1С, 09Г2С. |
|
530 |
8,0-42,0 |
||||
|
630 |
8,0-45,0 |
||||
|
720 |
8,0-50,0 |
||||
|
820 |
8,0-65,0 |
||||
|
920 |
8,0-65,0 |
||||
|
1020 |
8,0-65,0 |
||||
|
1220 |
8,0-70,0 |
||||
|
1420 |
8,0-85,0 |
||||
|
Наименование |
Нормативная документация |
Сортамент |
Длина труб |
Класс прочности, марка стали |
|
|
Диаметр, мм |
Стенка, мм |
||||
|
Трубы стальные электросварные прямошовные для магистральных трубопроводов нефти и нефтепродуктов ПАО «Транснефть» |
ТУ 24.20.21-004-01395041-2017 |
426 |
8,0-36,0 |
До 12 м |
От К50 до К60 |
|
530 |
8,0-42,0 |
||||
|
630 |
8,0-45,0 |
||||
|
720 |
8,0-50,0 |
||||
|
820 |
8,0-65,0 |
||||
|
920 |
8,0-65,0 |
||||
|
1020 |
8,0-65,0 |
||||
|
1220 |
8,0-70,0 |
||||
|
1420 |
8,0-85,0 |
||||
|
Трубы стальные электросварные прямошовные для трубопроводов на рабочее давление до 32 МПа ПАО «Газпром» |
ТУ 24.20.21-006-01395041-2016 |
426 |
8,0-36,0 |
До 12 м |
До К65 (Х80)
|
|
530 |
8,0-42,0 |
||||
|
630 |
8,0-45,0 |
||||
|
720 |
8,0-50,0 |
||||
|
820 |
8,0-65,0 |
||||
|
920 |
8,0-65,0 |
||||
|
1020 |
8,0-65,0 |
||||
|
1220 |
8,0-70,0 |
||||
|
1420 |
8,0-85,0 |
||||
|
Трубы стальные электросварные прямошовные диаметром до 1420 мм для газопроводов, нефтепроводов и нефтепродуктопроводов разного назначения |
ТУ 24.20.21-007-01395041-2017 |
426 |
8,0-36,0 |
До 12 м |
От К50 до К60 |
|
530 |
8,0-42,0 |
||||
|
630 |
8,0-45,0 |
||||
|
720 |
8,0-50,0 |
||||
|
820 |
8,0-65,0 |
||||
|
920 |
8,0-65,0 |
||||
|
1020 |
8,0-65,0 |
||||
|
1220 |
8,0-70,0 |
||||
|
1420 |
8,0-85,0 |
||||
|
Трубы стальные электросварные прямошовные диаметром от 508 до 1422 мм ПАО «Газпром» |
ТУ 24.20.21-008-01395041-2017 |
426 |
8,0-36,0 |
До 12 м |
До Х70 (К60) |
|
530 |
8,0-42,0 |
||||
|
630 |
8,0-45,0 |
||||
|
720 |
8,0-50,0 |
||||
|
820 |
8,0-65,0 |
||||
|
920 |
8,0-65,0 |
||||
|
1020 |
8,0-65,0 |
||||
|
1220 |
8,0-70,0 |
||||
|
1420 |
8,0-85,0 |
||||
|
Трубы стальные электросварные прямошовные диаметром от 406 до 480 мм ПАО «Газпром» |
ТУ 24.20.21-009-01395041-2017 |
406 |
8,0-36,0 |
До 12 м |
До Х70 (К60) |
|
457,2 |
8,0-40,0 |
||||
|
480 |
8,0-40,0 |
||||
Возможно производство труб других типоразмеров, в том числе по API наружными диаметрами от 406 по 1422 мм

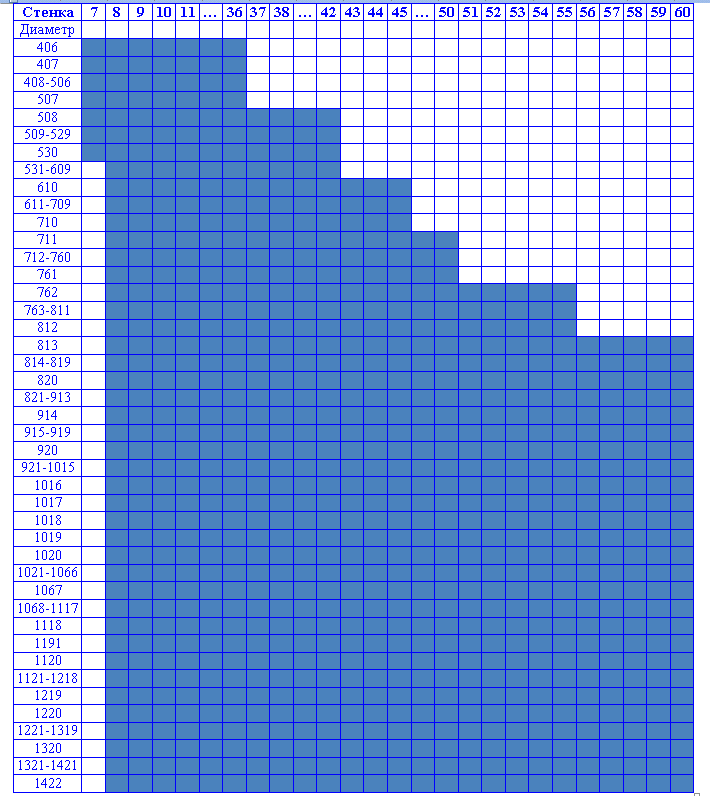

Сортамент производимых труб
.bmp)
Примечание. Возможно производство труб с промежуточными значениями стенок с шагом 0,1 мм.
Трубы изготавливаются:
по классам прочности: К34, К38, К42, К48, К50, К52, К54, К55, К56, К58, К60, К60(Х70), К65(Х80)*, К70(Х90)*, К80 (Х100)*, К95 (Х120)*;
*На трубы классом прочности Х80-Х120 документация в разработке.
по маркам стали: углеродистые, конструкционные, низколегированные (17Г1С-У, 09Г2С, 13Г1С-У, 10Г2ФБЮ), коррозионностойкие (09ГСФ, 13ХФА), теплостойкие (15ХМ, 15Х5М), жаропрочные (20Х23Н18), криогенные (03Х17Н14М3) и др.

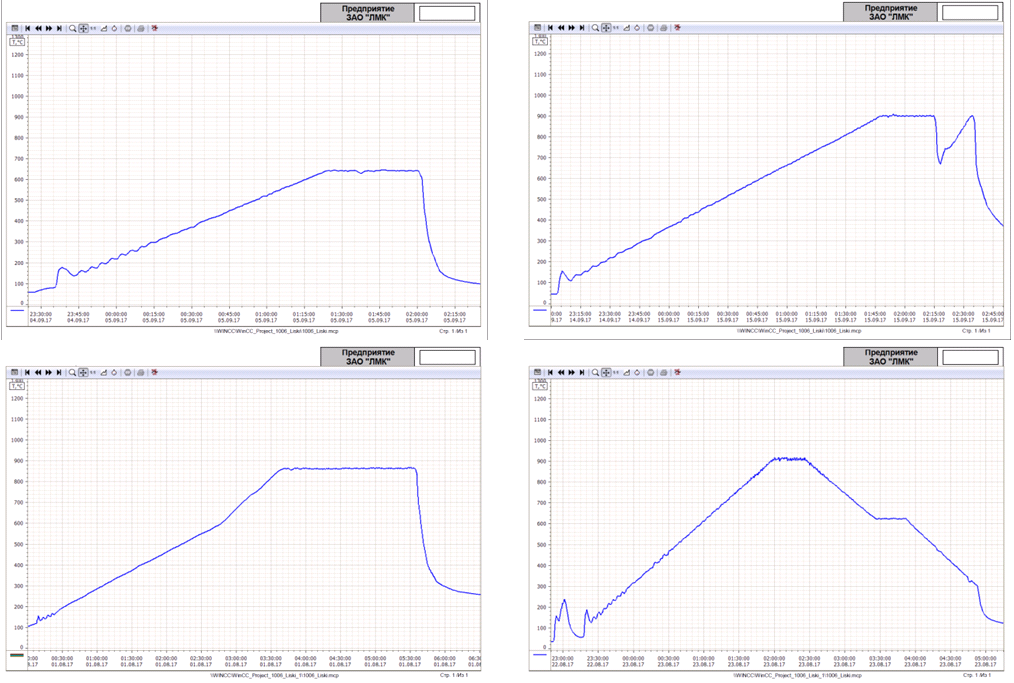

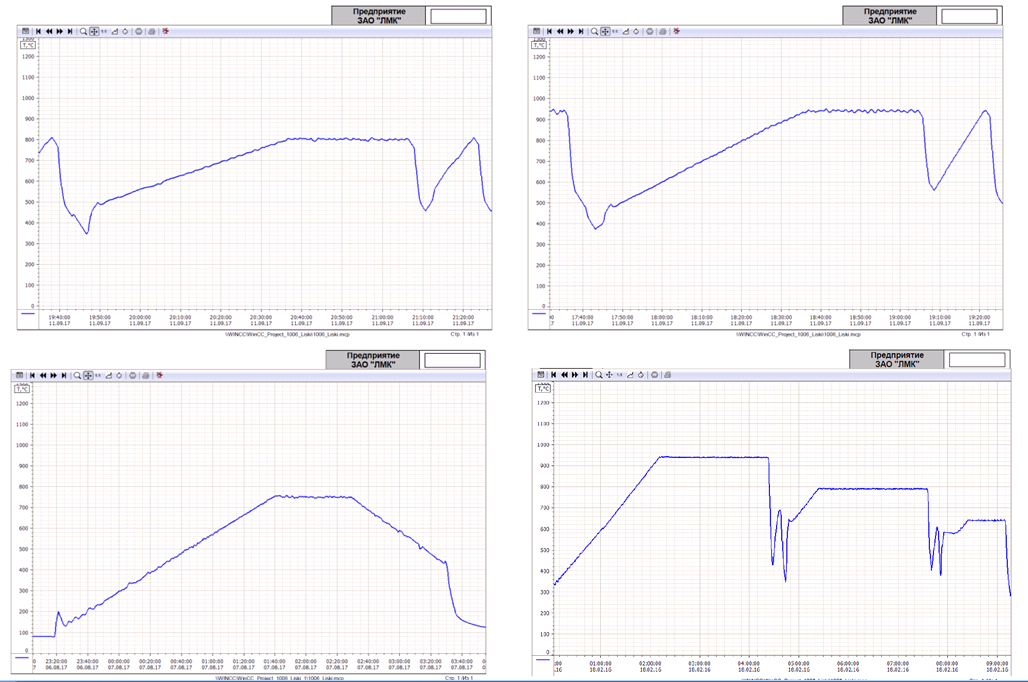

Объёмная термообработка труб
ЗАО «Лискимонтажконструкция» имеет возможность проведения объёмной термообработки труб. В цехе смонтированы две печи с различными режимами обработки, в т.ч. с режимами аустенизации.
Назначение объёмной термообработки:
- Обеспечение требуемых повышенных эксплуатационных свойств, в т.ч для устранения химической неоднородности и различий в структуре шва и основного металла, снижения уровня напряжений по периметру и по длине труб.
- Способствует распаду феррита, уменьшению содержания водорода для повышения коррозионных свойств.
- Восстановление пластичности металла для возможности дальнейшего деформирования.
- Создание диффузионной связи между слоями в биметаллических, многослойных трубах.
.bmp)
.bmp)
Технические характеристики покрытия труб
|
Нормативный документ |
Наименование |
Конструкция покрытия |
Толщина покрытия |
|
ТУ 22.21.42-001-01395041-2017 |
Трубы стальные диаметром 426-1420 мм с наружным защитным покрытием на основе экструдированного полиэтилена |
Двухслойное и трехслойное полиэтиленовое покрытие |
2,2-3,5 мм |
|
ТУ 5768-001-01395041-2015, ГОСТ 30732-2006 |
Трубы и соединительные детали стальные с наружным антикоррозионным покрытием и тепловой изоляцией из пенополиуретана в защитной оболочке |
Тепловая изоляция ППУ |
До 200 мм |
|
ТУ 1390-001-01395041-2015 |
Изделия с антикоррозионным покрытием на основе эпоксидных красок |
Однослойное и двухслойное эпоксидное покрытие |
От 0,35 до 0,75 мм |
Номинальная масса трубы М, тонн, определяется по формуле:
М=k*10-6* π*L*(Dном-Sном)*Sном*ρ,
где π – числовой коэффициент, принимаемый равным 3,1416;
L – фактическая длина трубы;
Dном – номинальный наружный диаметр трубы, мм;
Sном – номинальная толщина стенки трубы, мм;
ρ – плотность стали, принимаемая равной 7,85 г/см3,
k – коэффициент, учитывающий увеличение массы труб, за счет усиления сварного шва, при одношовном исполнении – 1,01, при двухшовном – 1,015.
