Сосуды работающие под давлением до 16МПа

Сосуды работающие под давлением до 16МПа

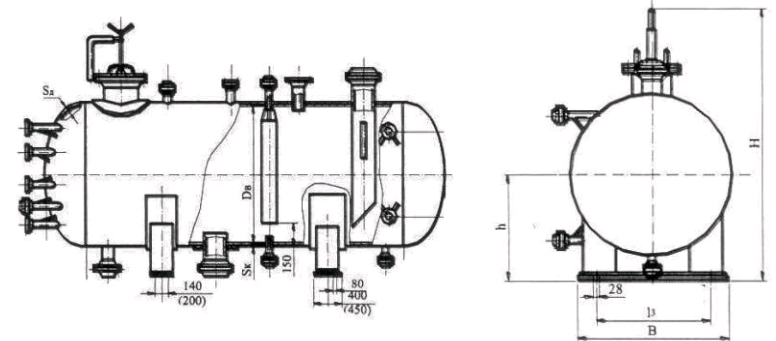

Горизонтальное расположение – тип 1




Применение: Для жидких и газовых сред с P=0,8, 1,0, 1,6, 2,5Мпа
Объём: V=2, 4, 8, 10, 16, 20, 25, 32, 50, 80, 100, 200м3.
Материал:09Г2С, 17Г1С, 13Г1С.




 Горизонтальное расположение- тип 2,3




Сосуды работающие под давлением с требованием ПБ03.584-03, ПБ03.576-03.
Сосуды  изготавливают  по  ГОСТ  Р  52630-2006  работающие  под  давлением  не  более  16  МПа,
вакуумом с остаточным давлением не ниже 665 Па (5 мм рт. ст.) или без давления (под налив) и при
температуре стенки не ниже минус 60о. С, предназначенные для применения в технологических
установках химической, нефтехимической, нефтеперерабатывающей, нефтяной, газовой и других
смежных отраслях промышленности.
Изготавливаются три типа сосудов:
1-горизонтальные  для  жидких  сред  с  номинальными  объёмами  от  4  до  200м3,  с  условными
давлениями 0,8; 1,0; 1,6; 2,5 Мпа, диаметрами от 1200 до 3400 мм.

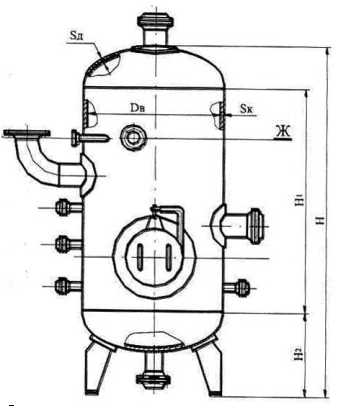

2-вертикальные  для  жидких  сред  с  номинальными  объёмами  от  2  до  100м3,  с  условными
давлениями 0,8; 1,0; 1,6; 2,5 Мпа, диаметрами от 1000 до 3000 мм.
3- вертикальные для газовых сред с номинальными объёмами от 2 до 25м3, с условными давлениями
1,0; 1,6; 2,5 Мпа, диаметрами от 1000 до 2400 мм.
Сосуды поставляются по требованию заказчика с металлическими седловыми опорами или лапами
при  установке  сосудов  на  железобетонные  постаменты.  Допускается  изготовление  сосудов  по чертежам заказчика.

Обозначение при заказе:
Сосуд типа 1, объемом 4 м3, на условное давление 1,6 Мпа.
