Переходы концентрические эксцентрические
ПЕРЕХОДЫ
.bmp)

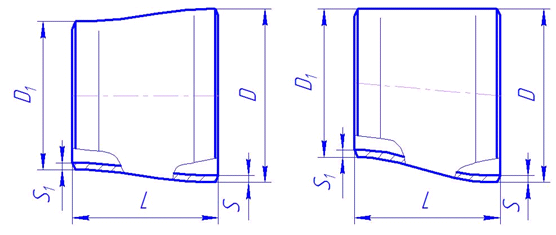

Назначение: изменение диаметра трубопровода
D, D1 – наружный диаметр;
S, S1 – толщина стенки детали;
L – строительная длина перехода.
Переходы концентрические, эксцентрические стальные приварные изготавливаются по ГОСТ 17378-2001 с требованиями по ГОСТ 17380-2001 на условное давление до 16 МПа. Предназначены для трубопроводов различного назначения, включая подконтрольные органам надзора. Изготавливаются из стали 20 по ГОСТ 1050 и 09Г2С по ГОСТ 19281 и по другим стандартам или техническим условиям, включая зарубежные, если установленные в них требования не ниже, чем в упомянутых стандартах. Температурный режим эксплуатации от минус 60°С до плюс 450°С. Возможно, по требованию Заказчика, нанесение на детали антикоррозионного полиуретанового покрытия. Расчет условного давления может быть произведен по СНиП 2.05.06-85 (до 9,8 МПа) и СП 34-116-95 (свыше 9,8 МПа) – необходимо указать при заказе.Переходы концентрические, эксцентрические по ГОСТ
Обозначение при заказе:
перехода наружным диаметром 57 и 45 мм, S=4,0 мм S1=4,0 мм из стали 09Г2С
Переход 57х4 – 45 х4 09Г2С ГОСТ 17378-2001
то же для трубопроводов, подконтрольных органам Госгортехнадзора России
Переход П57х4 – 45 х4 09Г2С ГОСТ 17378-2001
|
Условный проход DN, мм |
Наружный диаметр D, мм |
Толщина стенки S, мм |
Наружный диаметр D1, мм |
Толщина стенки S1, мм |
Строительная длина L, мм |
Номинальное (условное) давление, PN, МПа |
Масса кг |
||||
|
Расчет ГОСТ |
Расчет СНиП |
||||||||||
|
Сталь20 |
09Г2С |
Сталь20 |
09Г2С |
||||||||
|
40 |
45 |
2,5 |
32 |
2,0 |
30 |
10,0 |
12,5 |
16,0 |
16,0 |
0,1 |
|
|
40 |
25 |
2,0 |
10,0 |
12,5 |
16,0 |
16,0 |
0,1 |
||||
|
50 |
57 |
4,0 |
45 |
4,0 |
60 |
12,5 |
16,0 |
16,0 |
16,0 |
0,3 |
|
|
38 |
4,0 |
45 |
12,5 |
16,0 |
16,0 |
16,0 |
|||||
|
32 |
3,0 |
12,5 |
16,0 |
16,0 |
16,0 |
||||||
|
25 |
3,0 |
12,5 |
16,0 |
16,0 |
16,0 |
||||||
|
65 |
76 |
3,5 |
57 |
3,0 |
70 |
8,0 |
10,0 |
16,0 |
16,0 |
0,5 |
|
|
5,0 |
5,0 |
12,5 |
16,0 |
16,0 |
16,0 |
0,7 |
|||||
|
80 |
89 |
3,5 |
76 |
3,5 |
75 |
8,0 |
8,0 |
12,5 |
12,5 |
0,6 |
|
|
5,0 |
5,0 |
10,0 |
12,5 |
16,0 |
16,0 |
0,8 |
|||||
|
3,5 |
57 |
3,0 |
8,0 |
8,0 |
12,5 |
12,5 |
0,6 |
||||
|
5,0 |
5,0 |
10,0 |
12,5 |
16,0 |
16,0 |
0,9 |
|||||
|
100 |
108 |
4,0 |
89 |
3,5 |
80 |
8,0 |
8,0 |
10,0 |
12,5 |
0,9 |
|
|
6,0 |
6,0 |
10,0 |
12,5 |
16,0 |
16,0 |
1,2 |
|||||
|
8,0 |
8,0 |
16,0 |
16,0 |
16,0 |
16,0 |
1,6 |
|||||
|
10,0 |
8,0 |
16,0 |
16,0 |
16,0 |
16,0 |
2,1 |
|||||
|
4,0 |
76 |
3,5 |
8,0 |
8,0 |
10,0 |
12,5 |
0,9 |
||||
|
6,0 |
5,0 |
10,0 |
12,5 |
16,0 |
16,0 |
1,2 |
|||||
|
8,0 |
6,0 |
16,0 |
16,0 |
16,0 |
16,0 |
1,6 |
|||||
|
100 |
108 |
4,0 |
57 |
3,0 |
80 |
8,0 |
8,0 |
10,0 |
12,5 |
0,9 |
|
|
6,0 |
4,0 |
10,0 |
12,5 |
16,0 |
16,0 |
1,2 |
|||||
|
8,0 |
5,0 |
16,0 |
16,0 |
16,0 |
16,0 |
1,6 |
|||||
|
114 |
6,0 |
89 |
6,0 |
80 |
10,0 |
12,5 |
16,0 |
16,0 |
1,3 |
||
|
8,0 |
8,0 |
12,5 |
16,0 |
16,0 |
16,0 |
1,9 |
|||||
|
6,0 |
76 |
5,0 |
10,0 |
12,5 |
16,0 |
16,0 |
1,3 |
||||
|
6,0 |
57 |
4,0 |
10,0 |
12,5 |
16,0 |
16,0 |
1,3 |
||||
|
125 |
133 |
5,0 |
108 |
4,0 |
100 |
8,0 |
8,0 |
12,5 |
12,5 |
1,7 |
|
|
4,0 |
89 |
3,5 |
6,3 |
6,3 |
10,0 |
10,0 |
1,5 |
|
|||
|
150 |
159 |
4,5 |
108 |
4,0 |
130 |
4,0 |
6,3 |
8,0 |
10,0 |
2,4 |
|
|
8,0 |
6,0 |
10,0 |
10,0 |
16,0 |
16,0 |
3,9 |
|
||||
|
10,0 |
8,0 |
12,5 |
12,5 |
16,0 |
16,0 |
4,8 |
|
||||
|
4,5 |
89 |
3,5 |
4,0 |
6,3 |
8,0 |
10,0 |
2,3 |
|
|||
|
8,0 |
6,0 |
10,0 |
10,0 |
16,0 |
16,0 |
3,9 |
|
||||
|
4,5 |
76 |
3,5 |
75 |
4,0 |
6,3 |
8,0 |
10,0 |
1,5 |
|
||
|
8,0 |
4,0 |
10,0 |
10,0 |
16,0 |
16,0 |
2,6 |
|
||||
|
4,5 |
57 |
3,0 |
4,0 |
6,3 |
8,0 |
10,0 |
1,5 |
|
|||
|
8,0 |
4,0 |
10,0 |
10,0 |
16,0 |
16,0 |
2,6 |
|
||||
|
200 |
219 |
10,0 |
168 |
8,0 |
140 |
8,0 |
10,0 |
12,5 |
16,0 |
7,2 |
|
|
12,0 |
10,0 |
10,0 |
12,5 |
16,0 |
16,0 |
8,8 |
|
||||
|
6,0 |
159 |
4,5 |
4,0 |
6,3 |
8,0 |
10,0 |
4,4 |
|
|||
|
8,0 |
6,0 |
6,3 |
8,0 |
10,0 |
12,5 |
6,3 |
|
||||
|
10,0 |
8,0 |
8,0 |
10,0 |
12,5 |
16,0 |
7,2 |
|
||||
|
12,0 |
10,0 |
10,0 |
12,5 |
16,0 |
16,0 |
8,8 |
|
||||
|
6,0 |
133 |
4,0 |
4,0 |
6,3 |
8,0 |
10,0 |
6,3 |
|
|||
|
6,0 |
108 |
4,0 |
95 |
4,0 |
6,3 |
8,0 |
10,0 |
2,9 |
|
||
|
10,0 |
6,0 |
8,0 |
10,0 |
12,5 |
16,0 |
4,6 |
|
||||
|
6,0 |
89 |
3,5 |
4,0 |
6,3 |
8,0 |
10,0 |
2,9 |
|
|||
|
10,0 |
5,0 |
8,0 |
10,0 |
12,5 |
16,0 |
4,6 |
|
||||
|
6,0 |
76 |
3,5 |
4,0 |
6,3 |
8,0 |
10,0 |
2,9 |
|
|||
|
10,0 |
5,0 |
8,0 |
10,0 |
12,5 |
16,0 |
4,6 |
|
||||
|
6,0 |
57 |
3,0 |
4,0 |
6,3 |
8,0 |
10,0 |
2,9 |
|
|||
|
10,0 |
4,0 |
8,0 |
10,0 |
12,5 |
16,0 |
4,6 |
|
||||
|
250 |
273 |
7,0 |
219 |
6,0 |
180 |
4,0 |
6,3 |
7,5 |
8,0 |
12,0 |
|
|
10,0 |
8,0 |
6,3 |
8,0 |
10,0 |
12,5 |
12,0 |
|
||||
|
12,0 |
10,0 |
8,0 |
10,0 |
12,5 |
16,0 |
14,0 |
|
||||
|
7,0 |
159 |
4,5 |
4,0 |
6,3 |
7,5 |
8,0 |
8,3 |
|
|||
|
10,0 |
8,0 |
6,3 |
8,0 |
10,0 |
12,5 |
12,0 |
|
||||
|
8,0 |
133 |
4,0 |
140 |
6,3 |
6,3 |
8,0 |
10,0 |
6,8 |
|
||
|
8,0 |
108 |
4,0 |
6,3 |
6,3 |
8,0 |
10,0 |
6,8 |
|
|||
|
10,0 |
5,0 |
6,3 |
8,0 |
10,0 |
12,5 |
8,5 |
|
||||
|
300 |
325 |
10,0 |
273 |
10,0 |
180 |
6,3 |
6,3 |
10,0 |
10,0 |
14,0 |
|
|
12,0 |
10,0 |
8,0 |
8,0 |
10,0 |
12,5 |
16,8 |
|
||||
|
10,0 |
219 |
8,0 |
6,3 |
6,3 |
10,0 |
10,0 |
14,0 |
|
|||
|
12,0 |
10,0 |
8,0 |
8,0 |
10,0 |
12,5 |
17,0 |
|
||||
|
8,0 |
159 |
4,5 |
140 |
6,3 |
6,3 |
6,3 |
8,0 |
11,0 |
|
||
|
12,0 |
8,0 |
8,0 |
8,0 |
10,0 |
10,0 |
16,0 |
|
||||
|
12,0 |
108 |
6,0 |
8,0 |
8,0 |
10,0 |
12,5 |
16,0 |
|
|||
|
350 |
377 |
12,0 |
219 |
8,0 |
220 |
6,3 |
6,3 |
10,0 |
10,0 |
25,0 |
|
|
12,0 |
273 |
10,0 |
6,3 |
6,3 |
10,0 |
10,0 |
24,0 |
||||
|
14,0 |
12,0 |
8,0 |
8,0 |
10,0 |
12,5 |
28,0 |
|||||
|
12,0 |
325 |
10,0 |
6,3 |
6,3 |
10,0 |
10,0 |
24,0 |
||||
|
400 |
426 |
12,0 |
377 |
12,0 |
220 |
4,0 |
6,3 |
8,0 |
10,0 |
33,0 |
|
|
14,0 |
14,0 |
6,3 |
8,0 |
10,0 |
10,0 |
33,0 |
|
||||
|
16,0 |
16,0 |
8,0 |
8,0 |
10,0 |
12,5 |
36,0 |
|
||||
|
10,0 |
325 |
8,0 |
4,0 |
4,0 |
6,3 |
10,0 |
26,0 |
|
|||
|
12,0 |
10,0 |
4,0 |
6,3 |
8,0 |
10,0 |
27,0 |
|
||||
|
14,0 |
12,0 |
6,3 |
8,0 |
10,0 |
10,0 |
31,0 |
|
||||
|
16,0 |
12,0 |
8,0 |
8,0 |
10,0 |
12,5 |
36,0 |
|
||||
|
12,0 |
273 |
10,0 |
4,0 |
6,3 |
8,0 |
10,0 |
27,0 |
|
|||
|
14,0 |
12,0 |
6,3 |
8,0 |
10,0 |
10,0 |
31,0 |
|
||||
|
16,0 |
12,0 |
8,0 |
8,0 |
10,0 |
12,5 |
36,0 |
|
||||
|
500 |
530 |
12,0 |
426 |
12,0 |
300 |
4,0 |
4,0 |
6,3 |
8,0 |
46,0 |
|
|
14,0 |
12,0 |
4,0 |
6,3 |
8,0 |
8,0 |
54,0 |
|||||
|
12,0 |
377 |
12,0 |
4,0 |
4,0 |
6,3 |
8,0 |
46,0 |
||||
|
14,0 |
12,0 |
4,0 |
6,3 |
8,0 |
8,0 |
54,0 |
|||||
|
12,0 |
325 |
10,0 |
4,0 |
4,0 |
6,3 |
8,0 |
54,0 |
||||
|
14,0 |
12,0 |
4,0 |
6,3 |
8,0 |
8,0 |
54,0 |
|||||
Переходы концентрические, эксцентрические по ТУ
Переходы изготавливаются по конструкции, размерам и техническим требованиям:
- ТУ 1469-010-01395041-11 (c требованиями ОТТ-23.040.00-КТН-104-14) на рабочее давление до 9,8 МПа наружным диаметром 159÷426 мм;
- ТУ 1469-012-01395041-10 (с требованиями ОТТ-23.040.00-КТН-105-14) на рабочее давление до 14 МПа наружным диаметром 530÷1220 мм;
- ТУ 1469-016-01395041-2008 на рабочее давление до 11,8 МПа наружным диаметром 530÷1420 мм для магистральных газопроводов и до 16,0 МПа наружным диаметром 57÷1020 мм для промысловых трубопроводов;
- ТУ 1469-018-01395041-2015 на рабочее давление до 32 МПа для магистральных и промысловых трубопроводов.
Предназначены для трубопроводов, транспортирующих некоррозионно-активные и малоагрессивные среды. Изготавливаются из стали 09Г2С, 17Г1С, 10Г2ФБЮ и др. Температурный режим эксплуатации от минус 60°С до плюс 150°С. Возможно нанесение на детали антикоррозионного покрытия и теплоизоляции.
Обозначение при заказе: перехода концентрического наружными диаметрами 630 и 530 мм, толщинами стенок присоединяемых труб 12 и 10 мм класса прочности К48 , на рабочее давление 8,5 МПа, при коэффициенте условий работы 0,75, хладостойкого исполнения:
ПШС 630(12К48)х530(10К48)-8,5-0,75-XЛ обозначение ТУ
|
Наружный диаметр D, мм |
Наружный диаметр D1, мм |
Строительная длина L, мм |
Толщина исп. трубы (листа), мм |
Максимальное рабочее давление, МПа |
Масса, кг |
|||||||
|
К48 |
К52 |
К56 |
К60 |
|||||||||
|
0,6 |
0,75 |
0,6 |
0,75 |
0,6 |
0,75 |
0,6 |
0,75 |
|||||
|
530 |
426 |
500 (300) |
15,0 |
9,4 |
11,8 |
10,2 |
12,8 |
11,0 |
13,8 |
11,8 |
14,8 |
95 |
|
16,0 |
10,1 |
12,6 |
10,9 |
13,7 |
11,8 |
14,7 |
12,6 |
15,8 |
101 |
|||
|
21,0 |
13,5 |
16,8 |
14,6 |
18,2 |
15,7 |
19,7 |
16,9 |
21,1 |
130 |
|||
|
630 |
530 |
340 (400) |
15,0 |
7,8 |
9,8 |
8,5 |
10,6 |
9,2 |
11,5 |
9,8 |
12,3 |
65 |
|
16,0 |
8,4 |
10,5 |
9,1 |
11,4 |
9,8 |
12,3 |
10,5 |
13,2 |
73 |
|||
|
21,0 |
11,2 |
14,0 |
12,1 |
15,2 |
13,1 |
16,0 |
14,0 |
16,0 |
90 |
|||
|
720 |
630 |
315 (380) |
14,0 |
6,4 |
7,9 |
6,9 |
8,6 |
7,4 |
9,3 |
8,0 |
10,0 |
72 |
|
16,0 |
7,3 |
9,1 |
7,9 |
9,9 |
8,5 |
10,7 |
9,2 |
11,5 |
85 |
|||
|
20,0 |
9,2 |
11,5 |
10,0 |
12,5 |
10,8 |
13,5 |
11,6 |
14,5 |
102 |
|||
|
21,0 |
9,7 |
12,1 |
10,5 |
13,2 |
11,4 |
14,2 |
12,2 |
15,2 |
107 |
|||
|
530 |
700 |
16,0 |
7,3 |
9,1 |
7,9 |
9,9 |
8,5 |
10,7 |
9,2 |
11,5 |
156 |
|
|
21,0 |
9,7 |
12,1 |
10,5 |
13,2 |
11,4 |
14,2 |
12,2 |
15,2 |
221 |
|||
|
26,0 |
12,2 |
15,2 |
13,2 |
16,0 |
14,2 |
16,0 |
15,3 |
16,0 |
287 |
|||
|
820 |
720 |
500 |
16,0 |
6,4 |
8,0 |
6,9 |
8,6 |
7,5 |
9,3 |
8,0 |
10,0 |
150 |
|
18,0 |
7,2 |
9,0 |
7,8 |
9,8 |
8,4 |
10,5 |
9,0 |
11,3 |
168 |
|||
|
21,0 |
8,5 |
10,6 |
9,2 |
11,5 |
9,9 |
12,4 |
10,6 |
13,3 |
194 |
|||
|
630 |
560 |
16,0 |
6,4 |
8,0 |
6,9 |
8,6 |
7,5 |
9,3 |
8,0 |
10,0 |
170 |
|
|
21,0 |
8,5 |
10,6 |
9,2 |
11,5 |
9,9 |
12,4 |
10,6 |
13,3 |
223 |
|||
|
530 |
800 |
16,0 |
6,4 |
8,0 |
6,9 |
8,6 |
7,5 |
9,3 |
8,0 |
10,0 |
211 |
|
|
21,0 |
8,5 |
10,6 |
9,2 |
11,5 |
9,9 |
12,4 |
10,6 |
13,3 |
275 |
|||
|
1020 |
820 |
800 |
16,0 |
5,1 |
6,4 |
5,5 |
6,9 |
6,0 |
7,4 |
6,4 |
8,0 |
305 |
|
21,0 |
6,7 |
8,4 |
7,3 |
9,1 |
7,9 |
9,9 |
8,5 |
10,6 |
355 |
|||
|
24,0 |
6,1 |
7,7 |
6,6 |
8,2 |
7,1 |
8,9 |
7,7 |
9,6 |
427 |
|||
|
26,0 |
8,4 |
10,5 |
9,1 |
11,4 |
9,8 |
12,3 |
10,5 |
13,2 |
467 |
|||
|
720 |
1000 |
16,0 |
5,1 |
6,4 |
5,5 |
6,9 |
6,0 |
7,4 |
6,4 |
8,0 |
340 |
|
|
21,0 |
6,7 |
8,4 |
7,3 |
9,1 |
7,9 |
9,9 |
8,5 |
10,6 |
444 |
|||
|
26,0 |
8,4 |
10,5 |
9,1 |
11,4 |
9,8 |
12,3 |
10,5 |
13,2 |
560 |
|||
|
30,0 |
9,8 |
12,2 |
10,6 |
13,3 |
11,5 |
14,3 |
12,3 |
15,4 |
655 |
|||
|
630 |
1030 |
16,0 |
5,1 |
6,4 |
5,5 |
6,9 |
6,0 |
7,4 |
6,4 |
8,0 |
331 |
|
|
21,0 |
6,7 |
8,4 |
7,3 |
9,1 |
7,9 |
9,9 |
8,5 |
10,6 |
436 |
|||
|
1220 |
1020 |
700 |
16,0 |
4,0 |
5,0 |
4,4 |
5,5 |
4,7 |
5,9 |
5,1 |
6,3 |
262 |
|
21,0 |
5,3 |
6,7 |
5,8 |
7,2 |
6,2 |
7,8 |
6,7 |
8,4 |
402 |
|||
|
26,0 |
6,7 |
8,3 |
7,2 |
9,0 |
7,8 |
9,7 |
8,4 |
10,4 |
510 |
|||
|
820 |
1060 |
16,0 |
4,0 |
5,0 |
4,4 |
5,5 |
4,7 |
5,9 |
5,1 |
6,3 |
437 |
|
|
21,0 |
5,3 |
6,7 |
5,8 |
7,2 |
6,2 |
7,8 |
6,7 |
8,4 |
555 |
|||
|
26,0 |
6,7 |
8,3 |
7,2 |
9,0 |
7,8 |
9,7 |
8,4 |
10,4 |
685 |
|||
|
720 |
1280 |
16,0 |
4,0 |
5,0 |
4,4 |
5,5 |
4,7 |
5,9 |
5,1 |
6,3 |
490 |
|
|
21,0 |
5,3 |
6,7 |
5,8 |
7,2 |
6,2 |
7,8 |
6,7 |
8,4 |
620 |
|||
|
26,0 |
6,7 |
8,3 |
7,2 |
9,0 |
7,8 |
9,7 |
8,4 |
10,4 |
750 |
|||
|
1420 |
1220 |
700 |
16,0 |
3,3 |
4,1 |
3,6 |
4,5 |
3,9 |
4,8 |
4,1 |
5,2 |
370 |
|
21,0 |
4,4 |
5,4 |
4,7 |
5,9 |
5,1 |
6,4 |
5,5 |
6,8 |
485 |
|||
|
26,0 |
5,4 |
6,8 |
5,9 |
7,4 |
6,4 |
7,9 |
6,8 |
8,5 |
600 |
|||
Размеры в скобках для ТУ 1469-016-01395041-2008.
Максимальное рабочее давление и масса указаны справочно, каждое изделие при заказе подвергается индивидуальному расчету.
Переходы повышенной коррозионной стойкости и хладостойкости для внутрипромысловых трубопроводов на рабочее давление до Ру 10 МПа
Технические требования - ТУ1468-010-593377520-2003
Конструкция, размеры и предельные отклонения деталей - ГОСТ 17378, ТУ 1469-014-01395041-03, ГазТУ 1469-014-01395041-07, ТУ 1469-015-01395041-05, ТУ 1469-010-01395041-11, ТУ 1469-012-01395041-10 и др. нормативным документам.
Класс прочности – К48, К50, К52, К54, К56
Материал - стали 20А, 20ФА, 09СФА, 08ХМФА, 13ХФА, 15ХФА, 15ХМФА, 20ХФА
Переходы повышенной коррозионной стойкости и хладостойкости для использования в системах нефтегазопроводов на рабочее давление до 16 МПа
Технические требования – ТУ 39-0147016-89-99
Конструкция, размеры и предельные отклонения деталей - ГОСТ 17379
Материал - стали 20А, 20С, 20ФА, 8ХМЧА, 20ХФЮА, 20ГФЮЧА
Переходы повышенной коррозионной стойкости и хладостойкости для обустройства месторождений нефти на рабочее давление до Ру 25 МПа
Технические требования – ТУ 14-1-5598-2011
Конструкция, размеры и предельные отклонения деталей - ГОСТ 17378, ТУ 1469-014-01395041-03, ГазТУ 1469-014-01395041-07, ТУ 1469-015-01395041-05, ТУ 1469-010-01395041-11, ТУ 1469-012-01395041-10 и др. нормативным документам.
Класс прочности – К52
Материал - стали 20-КСХ, 13ХФА, 20-КТ
Переходы повышенной эксплуатационной надежности и хладостойкости для обустройства нефтяных месторождений на рабочее давление до Ру 32 МПа
Технические требования – ТУ 1469-019-01395041-2015
Конструкция, размеры и предельные отклонения деталей - ТУ 1469-019-01395041-2015.
Материал - стали 20А, 20С, 20ФА, 20-КСХ, 20-КТ, 09ГСФ, 13ХФА, 08ХМФА
Переходы из легированной стали на рабочее давление до Ру 16 МПа
Конструкция, размеры и технические требования - ТУ 1468–120–1411419–93
Материал - сталь 12Х18Н10Т
Переходы до Ру 42 МПа
Конструкция, размеры и технические требования - ТУ 24.20.40-001-01395041-2016
Отдел труб большого диаметра
+7 (473) 913-52-77
Отдел соединительных деталей трубопроводов
г. Лиски, ул. Монтажников, 1
Политика конфиденциальности
