Муфты стабилизирующих устройств

Назначение: Муфты стабилизирующих устройств устанавливаются в местах выхода трубопроводов на поверхность для предотвращения смещения трубопровода относительно оси.
Муфты изготавливаются по ТУ 1469-017-01395041-2013 Обозначение при заказе:
муфты типа М1 диаметром 720 мм на давление 5,9Мпа при коэффициенте условий работы 0,6 для климатического исполнения УХЛ
М1-720(13К60)-5,9-0,6-УХЛ ТУ 1469-017-01395041-2013

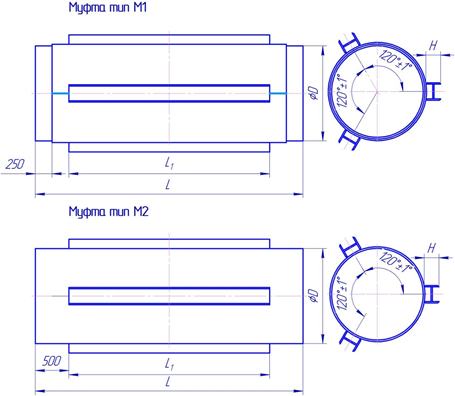

Размеры муфт с номинальным диаметром DN 200-1400 Размеры в миллиметрах

№	Марка муфты	Диаметр корпуса, D	Длина муфты, L	Балка
п/ п				длина L-1000	высота Н
1	М1, М2	1420	4000	3000	240
2		1220	3000
3		1020
4		720			200
5		530		2000
6		426			160
7		325
8		219
