Люк-Лазы

Люк-Лазы

Люк-Лазы изготавливаются по ТУ-1469-009-01395041-2012 на рабочее давление до 11,8 МПа для магистральных газопроводов.
Люк-лазы выполнены в виде концевого затвора в шпилечном или быстросъемном исполнении номинальным диаметром DN500, приваренного на ответвлении штампосварного тройника, с наружными диаметрами присоединяемых труб от 530 до 1420 мм.
В зависимости от типа концевого затвора люк-лазы изготавливают следующих модификаций:

люк-лаз с затвором концевым в виде фланцевого соединения (фланец, прокладка, крышка и крепеж) (ЗКФ);
люк-лаз с быстросъемным затвором концевым байонетного типа (ЗКБ). люк-лаз с затвором концевым других конструкций.
Условное обозначение люк-лазов: наименование изделия (Люк-лаз);
буквенное обозначение люк-лаза (исполнение тройник с люком-Л; исполнение с устройством по снижению уровня пульсации-УП; исполнение с защитной решеткой - ЗР);
конструктивное исполнение (правое - П; левое - Л);

буквенное обозначение модификации концевого затвора, если затвор не фланцевый (ЗКБ (М) -быстросъемный затвор концевой байонетного типа с механическим (ручным) открыванием; ЗКБ (А) быстросъемный затвор концевой байонетного типа с автоматическим (электро-, пневмоприводом) открыванием);
буквенный шифр тройника (ТШС);

наружный диаметр присоединяемой трубы и номинальный диаметр люка, мм; толщину стенки, мм и класс прочности присоединяемой трубы (в скобках);
буквенный шифр колец переходных (КП) (при необходимости) и длину колец, если она более 250 мм;
рабочее давление, МПа; категорию участка;
климатическое исполнение (УХЛ);

минимальную температуру стенки трубопровода при эксплуатации, оС, если она ниже минус 20 оС;
обозначение настоящих технических условий.


Обозначение при заказе:

Люк-лаз правого конструктивного исполнения, с затвором концевым фланцевым, штампосварным тройником ТШС, устанавливаемый на трубопровод для соединения с магистральной трубой наружным диаметром 720 мм, толщиной стенки 14,8 мм, класса прочности К60, номинальным диаметром люка 500 мм, на рабочее давление 9,8 МПа, при коэффициенте условий работы 0,6, климатического исполнения УХЛ при минимальной температуре эксплуатации минус 20 оС:
Люк-лаз Л-П ТШС 720(14,8К60)х500-9,8-0,6-УХЛ – ТУ 1469-009-01395041-2012



Параметры

Показатели

Условное обозначение люк-лаза**

Люк-лаз

Л-(П,Л) ТШС 530(14,2К60)х

500-11,8-В-УХЛ-43о

Люк-лаз

Л-(П,Л) ТШС 720(19,3К60)х

500-11,8-В-УХЛ-43о

Люк-лаз

Л-(П,Л) ТШС 1020(27,3К60)х

500-11,8-В-УХЛ-43о

Люк-лаз

Л-(П,Л) ТШС 1220(32,6К60)х

500-11,8-В-УХЛ-43о

Люк-лаз

Л-(П,Л) ТШС 1420(37,9К60)х

500-11,8-В-УХЛ-43о



Назначение



Обеспечение доступа внутрь газопровода



Рабочая среда



Природный некоррозионноактивный газ



Рабочее давление, МПа



11,8* (до 9,8)

Класс прочности стали присоединяемой трубы



К60

Категория газопровода (коэффициент условий работы)

В* (0,6)

Климатическое исполнение



УХЛ

Минимальная температура стенки трубопровода при эксплуатации, оС



минус 43* (до минус 40)

Минимальная температура стенки трубопровода при

минус 60



Параметры

Показатели

строительстве и монтажных работах,оС

Максимальная температура стенки трубопровода при эксплуатации, оС

170

(для люк-лазов с изоляцией согласно п. 1.1.7)

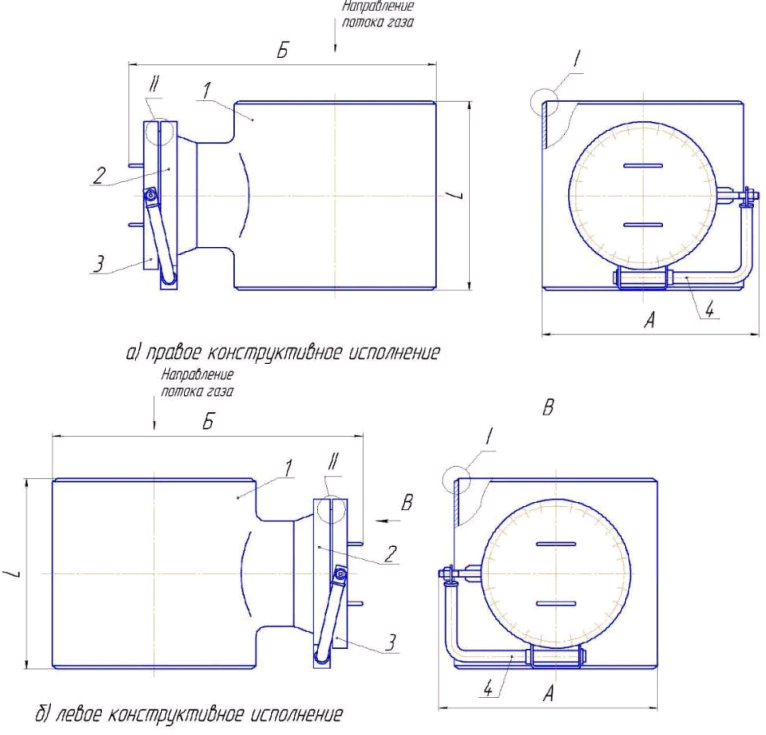

Конструктивное исполнение



правое – П или левое – Л

Габаритные размеры, мм не более

530

720

1020

1220

1420

Sпм**

14,2

19,3

27,3

32,6

37,9

L

850

960

960

980

1160

А

1100

1100

1190

1290

1440

Б

1350

1535

1835

2015

2215

Масса, кг, не более



1450



1750



2150



2650



3550
