Заглушки (днища) эллиптические
ЗАГЛУШКИ (ДНИЩА) ЭЛЛИПТИЧЕСКИЕ
Назначение: герметизация трубопроводов.

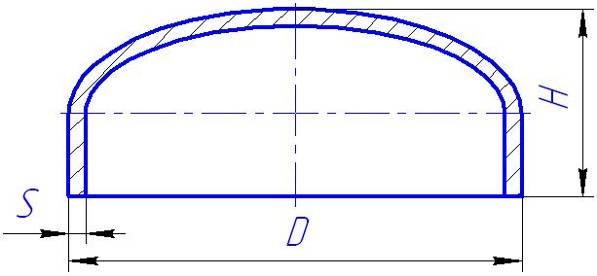

D – наружный диаметр;
S – номинальная толщина стенки детали;
Н – высота заглушки (днища).
Заглушки эллиптические на РУ до 16 МПа по ГОСТ
Заглушки эллиптические (днища) стальные приварные изготавливаются по ГОСТ 17379-2001 с техническими требованиями по ГОСТ 17380-2001 на условное давление до 16 МПа. Предназначены для трубопроводов различного назначения, включая подконтрольные органам надзора. Изготавливаются из листовой стали 20 по ГОСТ 1050 и 09Г2С по ГОСТ 19281 и по другим стандартам или техническим условиям, включая зарубежные, если установленные в них требования не ниже, чем в упомянутых стандартах. Температурный режим эксплуатации от минус 60°С до плюс 450°С. Возможно, по требованию Заказчика, нанесение на детали антикоррозионного полиуретанового покрытия. Расчет условного давления может быть произведен по СНиП 2.05.06-85 (до 9,8 МПа) и СП 34-116-95 (свыше 9,8 МПа) – необходимо указать при заказе.
Обозначение при заказе:
заглушки наружным диаметром 57 мм толщиной стенки 5,0 мм из стали 09Г2С
Заглушка 57х5 09Г2С ГОСТ 17379-2001
|
Условный проход DN, мм |
Наружный диаметр D, мм |
Высота заглушки Н, мм |
Толщина стенки S, мм |
Номинальное (условное) давление PN, МПа |
Масса, кг |
|||
|
Расчет ГОСТ |
Расчет СНиП, СП |
|||||||
|
Сталь20 |
09Г2С |
Сталь20 |
09Г2С |
|||||
|
40 |
45 |
20 |
4,0 |
16,0 |
16,0 |
16,0 |
16,0 |
0,2 |
|
50 |
57 |
30 |
3,0 |
10,0 |
12,5 |
16,0 |
16,0 |
0,2 |
|
5,0 |
16,0 |
16,0 |
16,0 |
16,0 |
0,3 |
|||
|
65 |
76 |
40 |
3,5 |
8,0 |
10,0 |
16,0 |
16,0 |
0,4 |
|
6,0 |
16,0 |
16,0 |
16,0 |
16,0 |
0,5 |
|||
|
80 |
89 |
45 |
3,5 |
8,0 |
8,0 |
12,5 |
12,5 |
0,6 |
|
8,0 |
16,0 |
16,0 |
16,0 |
16,0 |
0,9 |
|||
|
100 |
108 |
50 |
4,0 |
8,0 |
8,0 |
12,5 |
12,5 |
0,7 |
|
8,0 |
12,5 |
16,0 |
16,0 |
16,0 |
1,3 |
|||
|
114 |
50 |
5,0 |
8,0 |
10,0 |
12,5 |
16,0 |
1,0 |
|
|
8,0 |
12,5 |
16,0 |
16,0 |
16,0 |
1,4 |
|||
|
12,0 |
16,0 |
16,0 |
16,0 |
16,0 |
2,1 |
|||
|
125 |
133 |
55 |
4,0 |
6,3 |
6,3 |
10,0 |
10,0 |
0,9 |
|
8,0 |
12,5 |
12,5 |
16,0 |
16,0 |
2,0 |
|||
|
150 |
159 |
65 |
4,5 |
4,0 |
6,3 |
8,0 |
10,0 |
1,5 |
|
8,0 |
10,0 |
10,0 |
16,0 |
16,0 |
2,3 |
|||
|
12,0 |
16,0 |
16,0 |
16,0 |
16,0 |
3,45 |
|||
|
200 |
219 |
75 |
6,0 |
4,0 |
6,3 |
8,0 |
10,0 |
3,45 |
|
8,0 |
6,3 |
8,0 |
12,5 |
12,5 |
4,6 |
|||
|
10,0 |
8,0 |
10,0 |
12,5 |
16,0 |
5,1 |
|||
|
12,0 |
10,0 |
12,5 |
16,0 |
16,0 |
6,1 |
|||
|
250 |
273 |
85 |
8,0 |
6,3 |
6,3 |
10,0 |
10,0 |
5,6 |
|
10,0 |
6,3 |
8,0 |
12,5 |
12,5 |
7,0 |
|||
|
12,0 |
8,0 |
10,0 |
12,5 |
16,0 |
9,2 |
|||
|
14,0 |
10,0 |
12,5 |
16,0 |
16,0 |
11,0 |
|||
|
300 |
325 |
100 |
10,0 |
6,3 |
6,3 |
10,0 |
10,0 |
10,6 |
|
12,0 |
6,3 |
8,0 |
12,5 |
12,5 |
12,7 |
|||
|
14,0 |
8,0 |
10,0 |
12,5 |
16,0 |
14,8 |
|||
|
16,0 |
10,0 |
10,0 |
16,0 |
16,0 |
16,9 |
|||
|
350 |
377 |
115 |
9,0 |
4,0 |
4,0 |
6,3 |
8,0 |
15,1 |
|
12,0 |
6,3 |
6,3 |
10,0 |
12,5 |
19,8 |
|||
|
400 |
426 |
125 |
8,0 |
4,0 |
4,0 |
4,0 |
6,3 |
15,9 |
|
10,0 |
4,0 |
4,0 |
6,3 |
8,0 |
19,0 |
|||
|
12,0 |
4,0 |
6,3 |
8,0 |
10,0 |
22,0 |
|||
|
500 |
530 |
150 |
10,0 |
4,0 |
4,0 |
6,3 |
6,3 |
25,0 |
|
12,0 |
4,0 |
4,0 |
6,3 |
8,0 |
30,0 |
|||
|
16,0 |
6,3 |
6,3 |
10,0 |
10,0 |
40,0 |
|||
|
18,0 |
6,3 |
8,0 |
10,0 |
12,5 |
45,0 |
|||
|
21,0 |
8,0 |
8,0 |
12,5 |
12,5 |
53,0 |
|||
Днища эллиптические по ТУ
Днища штампованные эллиптические стальные приварные изготавливаются по конструкции, размерам и техническим требованиям
- ТУ 1469-010-01395041-11 (c требованиями ОТТ-23.040.00-КТН-104-14) на рабочее давление до 9,8 МПа наружным диаметром 159÷426 мм;
- ТУ 1469-012-01395041-10 (с требованиями ОТТ-23.040.00-КТН-105-14) на рабочее давление до 14 МПа наружным диаметром 530÷1220 мм;
- ТУ 1469-016-01395041-08 на рабочее давление до 11,8 МПа наружным диаметром 530÷1420 мм для магистральных газопроводов и до 16,0 МПа наружным диаметром 57÷1020 мм для промысловых трубопроводов.
Предназначены для магистральных и промысловых газо- и нефтепроводов, транспортирующих некоррозионно-активные и малоагрессивные среды. Изготавливаются из листовой стали 09Г2С, 17Г1С, 10Г2ФБЮ. Температурный режим эксплуатации от минус 60°С до плюс 150°С. Возможно нанесение на детали антикоррозионного покрытия и теплоизоляции.
Обозначение при заказе:
днища эллиптического наружным диаметром 530 мм, толщиной стенки присоединяемой трубы 12 мм класса прочности К48 , на рабочее давление 8,5 МПа, при коэффициенте условий работы 0,75, климатического исполнения У: ДШ 530(12К48) - 8,5 - 0,75 - У обозначение ТУ
|
Наружный диаметр D, мм |
Высота днища H, мм |
Толщина исп. листа S, мм |
Максимальное рабочее давление, МПа |
Масса, кг |
|||||||
|
К48 |
К52 |
К56 |
К60 |
||||||||
|
0,6 |
0,75 |
0,6 |
0,75 |
0,6 |
0,75 |
0,6 |
0,75 |
||||
|
530 |
157 |
10 |
6,2 |
7,7 |
6,7 |
8,4 |
7,2 |
9,0 |
7,7 |
9,7 |
25 |
|
12 |
7,4 |
9,3 |
8,1 |
9,8 |
8,7 |
9,8 |
9,3 |
9,8 |
30 |
||
|
16 |
10,1 |
12,6 |
10,9 |
13,7 |
11,8 |
14,7 |
12,6 |
15,8 |
40 |
||
|
21 |
13,5 |
16,0 |
14,6 |
16,0 |
15,7 |
16,0 |
16,0 |
16,0 |
58 |
||
|
630 |
182 |
12 |
6,2 |
7,8 |
6,7 |
8,4 |
7,3 |
9,1 |
7,8 |
9,8 |
47 |
|
14 |
7,3 |
9,1 |
7,9 |
9,8 |
8,5 |
9,8 |
9,2 |
9,8 |
57 |
||
|
16 |
8,4 |
10,5 |
9,1 |
11,4 |
9,8 |
12,3 |
10,5 |
13,2 |
63 |
||
|
197 |
21 |
11,2 |
14,0 |
12,1 |
15,2 |
13,1 |
16,0 |
14,0 |
16,0 |
82 |
|
|
720 |
205 |
12 |
5,4 |
6,8 |
5,9 |
7,3 |
6,3 |
7,9 |
6,8 |
8,5 |
62 |
|
220 |
14 |
6,4 |
7,9 |
6,9 |
8,6 |
7,4 |
9,3 |
8,0 |
9,8 |
72 |
|
|
16 |
7,3 |
9,1 |
7,9 |
9,8 |
8,5 |
9,8 |
9,2 |
9,8 |
84 |
||
|
20 |
9,2 |
11,5 |
10,0 |
12,5 |
10,8 |
13,5 |
11,6 |
14,5 |
105 |
||
|
21 |
9,7 |
12,1 |
10,5 |
13,2 |
11,4 |
14,2 |
12,2 |
15,2 |
114 |
||
|
820 |
230 |
12 |
4,7 |
5,9 |
5,1 |
6,4 |
5,5 |
6,9 |
5,9 |
7,4 |
81 |
|
245 |
16 |
6,4 |
8,0 |
6,9 |
8,6 |
7,5 |
9,3 |
8,0 |
10,0 |
112 |
|
|
20 |
8,0 |
10,1 |
8,7 |
10,9 |
9,4 |
11,8 |
10,1 |
12,6 |
140 |
||
|
21 |
8,5 |
10,6 |
9,2 |
11,5 |
9,9 |
12,4 |
10,6 |
13,3 |
142 |
||
|
1020 |
295 |
14 |
4,4 |
5,5 |
4,8 |
6,0 |
5,2 |
6,5 |
5,6 |
7,0 |
140 |
|
16 |
5,1 |
6,4 |
5,5 |
6,9 |
6,0 |
7,4 |
6,4 |
8,0 |
165 |
||
|
20 |
6,4 |
8,0 |
7,0 |
8,7 |
7,5 |
9,4 |
8,0 |
10,1 |
206 |
||
|
21 |
6,7 |
8,4 |
7,3 |
9,1 |
7,9 |
9,9 |
8,5 |
10,6 |
208 |
||
|
315 |
26 |
8,4 |
10,5 |
9,1 |
11,4 |
9,9 |
12,3 |
10,6 |
13,2 |
266 |
|
|
32 |
10,5 |
13,1 |
11,4 |
14,2 |
12,3 |
15,3 |
13,2 |
16,0 |
329 |
||
|
1067 (нефть) |
315 |
16 |
4,9 |
6,1 |
5,3 |
6,6 |
5,7 |
7,1 |
6,1 |
7,6 |
172 |
|
340 |
26 |
8,0 |
10,0 |
8,7 |
10,9 |
9,4 |
11,8 |
10,1 |
12,6 |
287 |
|
|
34 |
10,7 |
13,3 |
11,6 |
14,5 |
12,5 |
15,6 |
13,4 |
16,0 |
376 |
||
|
1220 |
345 |
16 |
4,0 |
5,0 |
4,4 |
5,5 |
4,7 |
5,9 |
5,1 |
6,3 |
222 |
|
20 |
5,1 |
6,3 |
5,5 |
6,9 |
5,9 |
7,4 |
6,4 |
8,0 |
277 |
||
|
365 |
21 |
5,3 |
6,7 |
5,8 |
7,2 |
6,2 |
7,8 |
6,7 |
8,4 |
291 |
|
|
26 |
6,7 |
8,3 |
7,2 |
9,0 |
7,8 |
9,7 |
8,4 |
10,4 |
360 |
||
|
28 |
7,2 |
9,0 |
7,8 |
9,8 |
8,4 |
10,5 |
9,0 |
11,3 |
388 |
||
|
34 |
8,8 |
11,0 |
9,6 |
11,9 |
10,3 |
12,9 |
11,1 |
13,8 |
484 |
||
|
36 |
9,4 |
11,7 |
10,2 |
12,7 |
11,0 |
13,7 |
11,7 |
14,7 |
497 |
||
|
1420 (газ) |
395 |
30 |
6,3 |
7,9 |
6,8 |
8,5 |
7,4 |
9,2 |
7,9 |
9,9 |
576 |
|
34 |
7,2 |
9,0 |
7,8 |
9,7 |
8,4 |
10,5 |
9,0 |
11,3 |
610 |
||
|
36 |
7,6 |
9,5 |
8,3 |
10,3 |
8,9 |
11,1 |
9,6 |
11,9 |
643 |
||
|
45 |
9,6 |
12,0 |
10,5 |
13,1 |
11,3 |
14,1 |
12,1 |
15,1 |
807 |
||
Максимальное рабочее давление и масса указаны справочно, каждое изделие при заказе подвергается индивидуальному расчету
Днища стальные повышенной коррозионной стойкости и хладостойкости для внутрипромысловых трубопроводов до 10 МПа
Технические требования - ТУ1468-010-593377520-2003
Конструкция, размеры и предельные отклонения деталей - ГОСТ 17379, ТУ 1469-014-01395041-03, ГазТУ 1469-014-01395041-07, ТУ 1469-015-01395041-05, ТУ 1469-010-01395041-11, ТУ 1469-012-01395041-10 и др. нормативным документам.
Материал - стали 20А, 20ФА, 09СФА, 08ХМФА, 13ХФА, 15ХФА, 15ХМФА, 20ХФА
Днища стальные повышенной коррозионной стойкости и хладостойкости для использования в системах нефтегазопроводов до 16 МПа
Технические требования – ТУ 39-0147016-89-99
Конструкция, размеры и предельные отклонения деталей - ГОСТ 17379
Материал - стали 20А, 20С, 20ФА, 8ХМЧА, 20ХФЮА, 20ГФЮЧА
Днища стальные повышенной коррозионной стойкости и хладостойкости для обустройства месторождений нефти на рабочее давление до 25 МПа
Технические требования – ТУ 14-1-5598-2011
Конструкция, размеры и предельные отклонения деталей - ГОСТ 17379, ТУ 1469-014-01395041-03, ГазТУ 1469-014-01395041-07, ТУ 1469-015-01395041-05, ТУ 1469-010-01395041-11, ТУ 1469-012-01395041-10 и др. нормативным документам.
Материал - стали 20-КСХ, 13ХФА, 20-КТ
Днища стальные повышенной эксплуатационной надежности и хладостойкости для обустройства нефтяных месторождений на рабочее давление до Ру 32 МПа
Технические требования – ТУ 1469-019-01395041-2015
Конструкция, размеры и предельные отклонения деталей - ТУ 1469-019-01395041-2015.
Материал - стали 20А, 20С, 20ФА, 20-КСХ, 20-КТ, 09ГСФ, 13ХФА, 08ХМФА
Днища (заглушки) из легированной стали до Ру 16 МПа
Конструкция, размеры и технические требования - ТУ 1468–120–1411419–93
Материал - сталь 12Х18Н10Т
Днища (заглушки) до Ру 42 МПа
Конструкция, размеры и технические требования - ТУ 24.20.40-001-01395041-2016
Возможно изготовление заглушек (днищ) по другим стандартам, в том числе иностранным (DIN, ASME и др.) по согласованию с Заказчиком.
