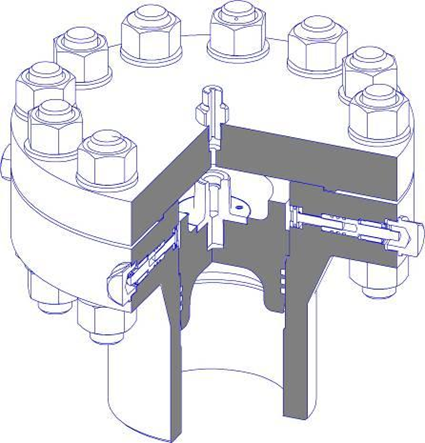

ВАНТУЗЫ НЕФТЕПРОВОДА С НОМИНАЛЬНЫМ РАБОЧИМ ДАВЛЕНИЕМ ДО 12,5 МПА
Вантузы нефтепровода по конструкции, размерам и техническим требованиям ТУ 3663-001-01395041-10 (c требованиями ОТТ-23.040.01-КТН-193-10) предназначены для эксплуатации:
на высоких точках по рельефу местности для впуска и выпуска воздуха при освобождении и выпуска при заполнении трубопровода рабочей средой;
в низких точках по рельефу местности и у линейных задвижек (до и после задвижки) для подключения насосных агрегатов и обеспечения откачки (закачки) рабочей среды при освобождении трубопровода в период выполнения плановых и ремонтных работ.
Вантузы изготавливаются следующих исполнений по сейсмостойкости:

не сейсмостойкое исполнение (С0) для районов с сейсмичностью до 6 баллов включительно по шкале MSK-64;
сейсмостойкое исполнение (С) для районов с сейсмичностью свыше 6 до 9 баллов включительно по шкале MSK-64;
повышенной сейсмостойкости (ПС) для районов с сейсмичностью свыше 9 до 10 баллов включительно по шкале MSK-64.
Вантузы предназначены для эксплуатации в условиях макроклиматических районов в соответствии с ГОСТ 15150:
с умеренным климатом, исполнение У (средняя из ежегодных абсолютных минимумов температура воздуха равна или выше минус 40ºС, максимумов – равна или ниже плюс 40°С);
с холодным климатом ХЛ (средняя из ежегодных абсолютных минимумов температура воздуха равна или выше минус 60ºС, максимумов – равна или ниже плюс 40°С).
Вантузы изготавливают с антикоррозионным полиуретановым покрытием. Обозначение при заказе:
вантуза нефтепровода (нефтепродуктопровода) для установки на трубопроводе с наружным диаметром Dн 1067 мм толщиной стенки 17 мм и классом прочности К60 с одной стороны и с наружным диаметром Dн 1067 мм толщиной стенки 19 мм и классом прочности К60 с другой стороны, с номинальным диаметром патрубка с фланцем DN200, номинальным давлением PN 10,0 МПа, не сейсмостойкого исполнения, устанавливаемый в районе с сейсмичностью до 6 баллов включительно, для макроклиматических районов с умеренным климатом с размещением на открытой площадке:
ВАНТУЗ 1067-(17 К60) х (19 К60)-200-10,0-С0-У1 ТУ 3663-001-01395041-10.
