Отводы крутоизогнутые
Назначение: поворот трубопровода
D – наружный диаметр;
S – толщина стенки детали;
R – радиус изгиба;

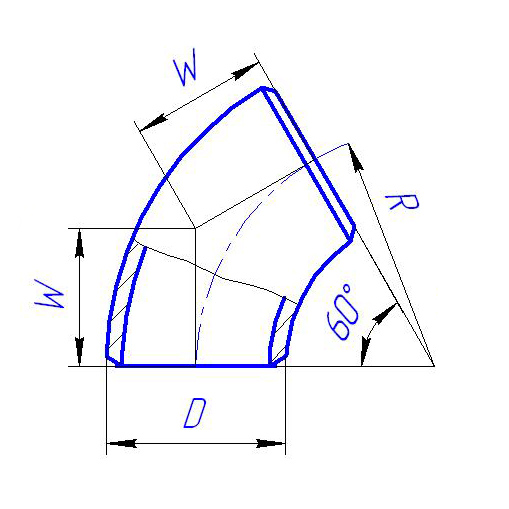

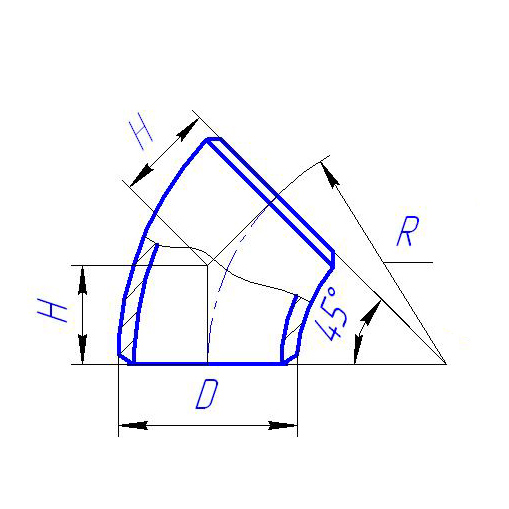

F, W, H, M – строительная длина отводов 90°, 60°, 45° и 30° соответственно.
В таблицах указана масса отводов 90°. Масса отводов 60°, 45° и 30° соответственно в 1,5, 2 и 3 раза меньше массы с углом 90°.
Отводы крутоизогнутые РУ до 16 МПа по ГОСТ
Отводы крутоизогнутые стальные приварные углами гиба 30°, 45°, 60°, 90°, изготавливаются методом протяжки по рогообразному сердечнику по ГОСТ 17375-2001 (отводы типа 3D) и ГОСТ 30753-2001 (отводы типа 2D) с техническими требованиями по ГОСТ 17380-2001 на условное давление до 16 МПа. Предназначены для трубопроводов различного назначения, включая подконтрольные органам надзора. Изготавливаются из стали 20 ГОСТ 1050 и 09Г2С ГОСТ 19281 и по другим стандартам или техническим условиям, включая зарубежные, если установленные в них требования не ниже, чем в упомянутых стандартах. Температурный режим эксплуатации от минус 60°С до плюс 450°С. Возможно, по требованию Заказчика, нанесение на детали антикоррозионного полиуретанового покрытия. Расчет условного давления может быть произведен по СНиП 2.05.06-85 (до 9,8 МПа) и СП 34-116-95 (свыше 9,8 МПа) – необходимо указать при заказе.
Обозначение при заказе:
отвода исполнения 2 наружным диаметром 57 мм, толщиной стенки 5,0 мм из стали 09Г2С
Отвод 57х5 09Г2С ГОСТ 17375-2001
то же для трубопроводов, подконтрольных органам надзора России
Отвод П 57х5 09Г2С ГОСТ 17375-2001
Отводы типа 3D (R»1,5DN) исполнения 2 ГОСТ 17375
|
Условный проход DN, мм |
Диаметр наружный D, мм |
Строительная длина, мм |
Толщина стенки исп.трубы S, мм |
Номинальное (условное) давление PN, МПа |
Масса отвода (угол 90°), кг |
||||||
|
F (R) |
W |
Н |
М |
Расчет ГОСТ |
Расчет СНиП и СП |
||||||
|
90° |
60° |
45° |
30° |
Сталь20 |
09Г2С |
Сталь20 |
09Г2С |
||||
|
25 |
32 |
38 |
22 |
18 |
- |
2,5 |
12,5 |
16,0 |
16,0 |
16,0 |
0,13 |
|
3,0 |
16,0 |
16,0 |
16,0 |
16,0 |
0,15 |
||||||
|
4,0 |
16,0 |
16,0 |
16,0 |
16,0 |
0,18 |
||||||
|
32 |
38 |
48 |
28 |
23 |
- |
3,0 |
12,5 |
16,0 |
16,0 |
16,0 |
0,16 |
|
4,0 |
16,0 |
16,0 |
16,0 |
16,0 |
0,24 |
||||||
|
40 |
45 |
60 |
35 |
25 |
- |
2,5 |
10,0 |
10,0 |
16,0 |
16,0 |
0,25 |
|
3,0 |
12,5 |
12,5 |
16,0 |
16,0 |
0,3 |
||||||
|
4,0 |
16,0 |
16,0 |
16,0 |
16,0 |
0,4 |
||||||
|
50 |
57 |
75 |
43 |
30 |
20 |
2,5 |
8,0 |
8,0 |
10,0 |
12,5 |
0,4 |
|
3,0 |
8,0 |
10,0 |
12,5 |
12,5 |
0,5 |
||||||
|
3,5 |
10,0 |
12,5 |
16,0 |
16,0 |
0,6 |
||||||
|
4,0 |
12,5 |
12,5 |
16,0 |
16,0 |
0,7 |
||||||
|
4,5 |
12,5 |
16,0 |
16,0 |
16,0 |
0,7 |
||||||
|
5,0 |
16,0 |
16,0 |
16,0 |
16,0 |
0,8 |
||||||
|
5,5 |
16,0 |
16,0 |
16,0 |
16,0 |
0,9 |
||||||
|
6,0 |
16,0 |
16,0 |
16,0 |
16,0 |
1,0 |
||||||
|
65 |
76 |
100 |
57 |
41 |
28 |
3,0 |
6,3 |
8,0 |
8,0 |
10,0 |
0,8 |
|
3,5 |
8,0 |
8,0 |
10,0 |
12,5 |
1,0 |
||||||
|
4,0 |
8,0 |
10,0 |
12,5 |
12,5 |
1,1 |
||||||
|
4,5 |
10,0 |
12,5 |
12,5 |
16,0 |
1,3 |
||||||
|
5,0 |
10,0 |
12,5 |
16,0 |
16,0 |
1,4 |
||||||
|
5,5 |
12,5 |
12,5 |
16,0 |
16,0 |
1,6 |
||||||
|
6,0 |
12,5 |
16,0 |
16,0 |
16,0 |
1,7 |
||||||
|
80 |
89 |
120 |
69 |
50 |
32 |
3,0 |
6,3 |
6,3 |
8,0 |
8,0 |
1,2 |
|
3,5 |
6,3 |
8,0 |
8,0 |
10,0 |
1,4 |
||||||
|
4,0 |
8,0 |
8,0 |
10,0 |
12,5 |
1,5 |
||||||
|
4,5 |
8,0 |
10,0 |
12,5 |
12,5 |
1,7 |
||||||
|
5,0 |
10,0 |
10,0 |
12,5 |
16,0 |
2,0 |
||||||
|
5,5 |
10,0 |
12,5 |
16,0 |
16,0 |
2,1 |
||||||
|
6,0 |
12,5 |
12,5 |
16,0 |
16,0 |
2,4 |
||||||
|
7,0 |
12,5 |
16,0 |
16,0 |
16,0 |
2,7 |
||||||
|
100 |
102 |
150 |
87 |
62 |
40 |
4,0 |
6,3 |
8,0 |
8,0 |
10,0 |
2,4 |
|
108 |
150 |
87 |
62 |
40 |
4,0 |
6,3 |
8,0 |
8,0 |
10,0 |
2,5 |
|
|
5,0 |
8,0 |
8,0 |
10,0 |
12,5 |
3,2 |
||||||
|
6,0 |
10,0 |
10,0 |
12,5 |
16,0 |
3,8 |
||||||
|
8,0 |
12,5 |
12,5 |
16,0 |
16,0 |
4,7 |
||||||
|
9,0 |
12,5 |
16,0 |
16,0 |
16,0 |
4,7 |
||||||
|
114 |
150 |
87 |
62 |
40 |
4,0 |
6,3 |
6,3 |
8,0 |
8,0 |
2,2 |
|
|
5,0 |
8,0 |
8,0 |
10,0 |
12,5 |
3,3 |
||||||
|
6,0 |
8,0 |
10,0 |
12,5 |
12,5 |
3,8 |
||||||
|
7,0 |
10,0 |
12,5 |
12,5 |
16,0 |
4,4 |
||||||
|
8,0 |
12,5 |
12,5 |
16,0 |
16,0 |
5,0 |
||||||
|
9,0 |
12,5 |
16,0 |
16,0 |
16,0 |
5,7 |
||||||
|
10,0 |
16,0 |
16,0 |
16,0 |
16,0 |
6,1 |
||||||
|
12,0 |
16,0 |
16,0 |
16,0 |
16,0 |
7,1 |
||||||
|
14,0 |
16,0 |
16,0 |
16,0 |
16,0 |
8,9 |
||||||
|
125 |
133 |
190 |
110 |
79 |
50 |
4,0 |
4,0 |
6,3 |
6,3 |
8,0 |
3,8 |
|
5,0 |
6,3 |
8,0 |
8,0 |
10,0 |
4,8 |
||||||
|
6,0 |
8,0 |
8,0 |
10,0 |
12,5 |
5,8 |
||||||
|
8,0 |
10,0 |
12,5 |
12,5 |
16,0 |
7,4 |
||||||
|
9,0 |
12,5 |
14,0 |
16,0 |
16,0 |
7,4 |
||||||
|
150 |
159 |
225 |
130 |
93 |
60 |
4,0 |
4,0 |
4,0 |
4,0 |
6,3 |
5,5 |
|
4,5 |
4,0 |
4,0 |
6,3 |
8,0 |
6,1 |
||||||
|
5,0 |
4,0 |
6,3 |
6,3 |
8,0 |
7,0 |
||||||
|
6,0 |
6,3 |
8,0 |
8,0 |
10,0 |
8,4 |
||||||
|
8,0 |
8,0 |
10,0 |
12,5 |
12,5 |
10,5 |
||||||
|
10,0 |
10,0 |
12,5 |
16,0 |
16,0 |
13,1 |
||||||
|
12,0 |
12,5 |
16,0 |
16,0 |
16,0 |
16,0 |
||||||
|
14,0 |
16,0 |
16,0 |
16,0 |
16,0 |
18,0 |
||||||
|
16,0 |
16,0 |
16,0 |
16,0 |
16,0 |
20,0 |
||||||
|
168 |
225 |
130 |
93 |
60 |
4,5 |
4,0 |
4,0 |
6,3 |
6,3 |
6,4 |
|
|
6,0 |
6,3 |
6,3 |
8,0 |
10,0 |
9,7 |
||||||
|
8,0 |
8,0 |
10,0 |
10,0 |
12,5 |
13,3 |
||||||
|
10,0 |
10,0 |
12,5 |
12,5 |
16,0 |
14,0 |
||||||
|
12,0 |
12,5 |
12,5 |
16,0 |
16,0 |
16,0 |
||||||
|
14,0 |
12,5 |
16,0 |
16,0 |
16,0 |
19,0 |
||||||
|
16,0 |
16,0 |
16,0 |
16,0 |
16,0 |
19,0 |
||||||
|
200 |
219 |
300 |
173 |
124 |
80 |
6,0 |
4,0 |
4,0 |
6,3 |
6,3 |
15,0 |
|
7,0 |
4,0 |
6,3 |
8,0 |
10,0 |
17,4 |
||||||
|
8,0 |
6,3 |
8,0 |
8,0 |
10,0 |
20,0 |
||||||
|
9,0 |
6,3 |
8,0 |
10,0 |
10,0 |
22,8 |
||||||
|
10,0 |
8,0 |
8,0 |
10,0 |
12,5 |
25,3 |
||||||
|
11,0 |
8,0 |
10,0 |
12,5 |
12,5 |
27,0 |
||||||
|
12,0 |
10,0 |
10,0 |
12,5 |
16,0 |
29,0 |
||||||
|
14,0 |
10,0 |
12,5 |
16,0 |
16,0 |
34,0 |
||||||
|
16,0 |
12,5 |
12,5 |
16,0 |
16,0 |
39,0 |
||||||
|
250 |
273 |
375 |
217 |
155 |
100 |
6,0 |
4,0 |
4,0 |
4,0 |
4,0 |
24,8 |
|
7,0 |
4,0 |
4,0 |
6,3 |
6,3 |
28,0 |
||||||
|
8,0 |
4,0 |
6,3 |
6,3 |
8,0 |
31,0 |
||||||
|
9,0 |
4,0 |
6,3 |
8,0 |
8,0 |
35,5 |
||||||
|
10,0 |
6,3 |
6,3 |
8,0 |
10,0 |
39,4 |
||||||
|
11,0 |
6,3 |
8,0 |
10,0 |
10,0 |
43,0 |
||||||
|
12,0 |
8,0 |
8,0 |
10, |
12,5 |
46,7 |
||||||
|
14,0 |
8,0 |
10,0 |
12,5 |
12,5 |
58,0 |
||||||
|
18,0 |
10,0 |
12,5 |
16,0 |
16,0 |
71,0 |
||||||
|
20,0 |
12,5 |
12,5 |
16,0 |
16,0 |
73,0 |
||||||
|
22,0 |
12,5 |
16,0 |
16,0 |
16,0 |
80,0 |
||||||
|
25,0 |
16,0 |
16,0 |
16,0 |
16,0 |
90,0 |
||||||
|
300 |
325 |
450 |
260 |
186 |
120 |
8,0 |
4,0 |
4,0 |
4,0 |
6,3 |
44,0 |
|
9,0 |
4,0 |
4,0 |
6,3 |
6,3 |
50,0 |
||||||
|
10,0 |
4,0 |
6,3 |
6,3 |
8,0 |
55,0 |
||||||
|
11,0 |
6,3 |
6,3 |
8,0 |
8,0 |
61,0 |
||||||
|
12,0 |
6,3 |
6,3 |
8,0 |
10,0 |
66,0 |
||||||
|
13,0 |
6,3 |
8,0 |
10,0 |
12,5 |
72,0 |
||||||
|
14,0 |
8,0 |
8,0 |
10,0 |
12,5 |
77,0 |
||||||
|
16,0 |
8,0 |
10,0 |
12,5 |
16,0 |
87,3 |
||||||
|
18,0 |
10,0 |
10,0 |
16,0 |
16,0 |
100,0 |
||||||
|
20,0 |
10,0 |
12,5 |
16,0 |
16,0 |
110,0 |
||||||
|
350 |
377 |
525 |
303 |
217 |
141 |
10,0 |
4,0 |
4,0 |
6,3 |
6,3 |
75,0 |
|
12,0 |
4,0 |
6,3 |
6,3 |
8,0 |
89,0 |
||||||
|
16,0 |
6,3 |
8,0 |
10,0 |
10,0 |
117,5 |
||||||
|
400 |
426 |
600 |
346 |
248 |
161 |
8,0 |
2,5 |
4,0 |
4,0 |
4,0 |
78,0 |
|
9,0 |
2,5 |
4,0 |
4,0 |
6,3 |
87,0 |
||||||
|
10,0 |
4,0 |
4,0 |
4,0 |
6,3 |
97,0 |
||||||
|
11,0 |
4,0 |
4,0 |
6,3 |
6,3 |
121,0 |
||||||
|
13,0 |
4,0 |
4,0 |
6,3 |
8,0 |
145,0 |
||||||
|
15,0 |
4,0 |
6,3 |
8,0 |
8,0 |
169,0 |
||||||
|
16,0 |
6,3 |
8,0 |
8,0 |
10,0 |
173,0 |
||||||
|
19,0 |
6,3 |
8,0 |
10,0 |
10,0 |
185,0 |
||||||
|
500 |
530 |
750 |
433 |
310 |
201 |
16,0 |
4,0 |
6,3 |
8,0 |
10,0 |
230,0 |
|
700 |
720 |
1000 |
577 |
404 |
268 |
12,0 |
2,5 |
2,5 |
4,0 |
4,0 |
329,0 |
|
13,0 |
2,5 |
2,5 |
4,0 |
4,0 |
356,0 |
||||||
|
14,0 |
2,5 |
4,0 |
4,0 |
6,3 |
383,0 |
||||||
|
16,0 |
4,0 |
4,0 |
6,3 |
6,3 |
436,0 |
||||||
|
18,0 |
4,0 |
4,0 |
6,3 |
8,0 |
489,0 |
||||||
|
20,0 |
4,0 |
4,0 |
8,0 |
8,0 |
542,0 |
||||||
|
800 |
820 |
1200 |
693 |
497 |
321 |
16,0 |
2,5 |
4,0 |
4,0 |
6,3 |
604,0 |
|
20,0 |
4,0 |
4,0 |
6,3 |
8,0 |
748,0 |
||||||
Отводы типа 2D (R»1,0DN) исполнения 2 ГОСТ 30753
|
Условный проход DN, мм |
Диаметр наружный D, мм |
Строительная длина, мм |
Толщина стенки исп.трубы S, мм |
Номинальное (условное) давление PN, МПа |
Масса отвода (угол 90°), кг |
||||||
|
F (R) |
W |
Н |
М |
Расчет ГОСТ |
Расчет СНиП |
||||||
|
90° |
60° |
45° |
30° |
Сталь20 |
09Г2С |
Сталь20 |
09Г2С |
||||
|
150 |
159 |
150 |
87 |
62 |
40 |
8,0 |
8,0 |
8,0 |
12,5 |
14,0 |
9,0 |
|
500 |
530 |
500 |
289 |
207 |
134 |
11,0 |
2,5 |
2,5 |
4,0 |
4,0 |
120 |
|
13,0 |
4,0 |
4,0 |
6,3 |
6,3 |
130 |
||||||
|
16,0 |
4,0 |
4,0 |
6,3 |
8,0 |
173 |
||||||
|
18,0 |
4,0 |
6,3 |
8,0 |
10,0 |
195 |
||||||
|
19,0 |
4,0 |
6,3 |
8,0 |
10,0 |
205 |
||||||
|
20,0 |
4,0 |
6,3 |
8,0 |
10,0 |
215 |
||||||
|
600 |
630 |
600 |
346 |
248 |
161 |
12,0 |
2,5 |
2,5 |
4,0 |
4,0 |
195 |
|
13,0 |
2,5 |
2,5 |
4,0 |
4,0 |
210 |
||||||
|
20,0 |
4,0 |
4,0 |
8,0 |
8,0 |
326 |
||||||
|
700 |
720 |
700 |
405 |
283 |
188 |
12,0 |
2,5 |
2,5 |
4,0 |
4,0 |
260 |
|
13,0 |
2,5 |
2,5 |
4,0 |
4,0 |
270 |
||||||
|
14,0 |
2,5 |
2,5 |
4,0 |
4,0 |
300 |
||||||
|
20,0 |
4,0 |
4,0 |
6,3 |
6,3 |
380 |
||||||
|
28,0 |
6,3 |
6,3 |
10,0 |
10,0 |
530 |
||||||
Отводы крутоизогнутые по ТУ
Отводы крутоизогнутые стальные приварные углами гиба 30°, 45°, 60°, 90° изготавливаются методом протяжки по рогообразному сердечнику по конструкции, размерам и техническим требованиям
- ТУ 1469-010-01395041-11 (c требованиями ОТТ-23.040.00-КТН-104-14) на рабочее давление до 9,8 МПа наружным диаметром 159÷426 мм;
- ТУ 1469-012-01395041-10 (с требованиями ОТТ-23.040.00-КТН-105-14) на рабочее давление до 14 МПа наружным диаметром 530÷1220 мм;
- ТУ 1469-016-01395041-08 на рабочее давление до 11,8 МПа наружным диаметром 530÷1420 мм для магистральных газопроводов и до 16,0 МПа наружным диаметром 57÷1020 мм для промысловых трубопроводов;
- ТУ 1469-018-01395041-2015 на рабочее давление до 32 МПа для магистральных и промысловых трубопроводов.
Предназначены для газо- и нефтепроводов, транспортирующих некоррозионно-активные и малоагрессивные среды. Изготавливаются из стали 09Г2С, 17Г1С, 10Г2ФБЮ и др.. Температурный режим эксплуатации от минус 60°С до плюс 150°С. Возможно нанесение на детали антикоррозионного покрытия и теплоизоляции.
Обозначение при заказе: отвода с углом поворота 90° наружным диаметром 530 мм, толщиной стенки присоединяемой трубы 12 мм класса прочности К52, радиуса изгиба 1,0 Ду, на рабочее давление 7,5 МПа, при коэффициенте условий работы 0,6, хладостойкого исполнения:
ОКШ 90° 530(12К52)- 1,0Ду-7,5-0,6-XЛ обозначение ТУ.
Отводы крутоизогнутые R = 1DN
|
Условный диаметр, DN, мм |
Наружный диаметр D, мм |
Строительная длина, мм |
Толщина стенки исп.трубы S, мм |
Максимальное рабочее давление, МПа |
Масса отвода (угол90°) кг |
||||||||||
|
F=R |
W |
Н |
М |
К48 |
К52 |
К56 |
К60 |
||||||||
|
90° |
60° |
45° |
30° |
0,6 |
0,75 |
0,6 |
0,75 |
0,6 |
0,75 |
0,6 |
0,75 |
||||
|
500 |
530 |
500 |
289 |
207 |
134 |
11,0 |
4,9 |
6,1 |
5,3 |
6,6 |
5,7 |
7,1 |
- |
- |
120 |
|
13,0 |
5,8 |
7,3 |
6,3 |
7,9 |
6,8 |
8,5 |
- |
- |
130 |
||||||
|
16,0 |
7,2 |
9,0 |
7,8 |
9,8 |
9,8 |
8,4 |
- |
- |
173 |
||||||
|
18,0 |
8,1 |
9,8 |
8,8 |
9,8 |
9,5 |
9,8 |
- |
- |
195 |
||||||
|
19,0 |
8,6 |
9,8 |
9,3 |
9,8 |
9,8 |
9,8 |
- |
- |
205 |
||||||
|
20,0 |
9,1 |
9,8 |
9,8 |
9,8 |
9,8 |
9,8 |
- |
- |
215 |
||||||
|
600 |
630 |
600 |
346 |
248 |
161 |
12,0 |
4,5 |
5,6 |
4,9 |
6,1 |
5,2 |
6,5 |
- |
- |
195 |
|
13,0 |
4,9 |
6,1 |
5,3 |
6,6 |
5,7 |
7,1 |
- |
- |
210 |
||||||
|
20,0 |
7,6 |
9,5 |
8,2 |
9,8 |
8,9 |
9,8 |
- |
- |
326 |
||||||
|
700 |
720 |
700 |
404 |
290 |
188 |
12,0 |
3,9 |
4,9 |
4,2 |
5,3 |
4,6 |
5,7 |
- |
- |
260 |
|
13,0 |
4,2 |
5,3 |
4,6 |
5,7 |
5,0 |
6,2 |
- |
- |
270 |
||||||
|
14,0 |
4,6 |
5,7 |
5,0 |
6,2 |
5,3 |
6,7 |
- |
- |
300 |
||||||
|
20,0 |
6,6 |
8,3 |
7,2 |
9,0 |
7,7 |
9,7 |
- |
- |
380 |
||||||
|
28,0 |
9,4 |
9,8 |
9,8 |
9,8 |
9,8 |
9,8 |
- |
- |
530 |
||||||
|
800 |
820 |
800 |
462 |
331 |
214 |
15,0 |
4,3 |
5,4 |
4,7 |
5,8 |
5,0 |
6,3 |
5,4 |
6,7 |
375 |
|
16,0 |
4,6 |
5,7 |
5,0 |
6,2 |
5,4 |
6,7 |
5,8 |
7,2 |
405 |
||||||
|
21,0 |
6,1 |
7,6 |
6,6 |
8,2 |
7,1 |
8,9 |
7,6 |
9,5 |
500 |
||||||
|
1000 |
1020 |
1000 |
578 |
414 |
268 |
18,0 |
4,1 |
5,2 |
4,5 |
5,6 |
4,8 |
6,1 |
5,2 |
6,5 |
730 |
|
20,0 |
4,6 |
5,8 |
5,0 |
6,3 |
5,4 |
6,7 |
5,8 |
7,2 |
810 |
||||||
|
24,0 |
5,6 |
7,0 |
6,0 |
7,5 |
6,5 |
8,1 |
7,0 |
8,7 |
970 |
||||||
|
1200 |
1220 |
1200 |
693 |
497 |
321 |
20,5 |
3,7 |
4,7 |
4,1 |
5,1 |
4,4 |
5,5 |
4,7 |
5,9 |
1181 |
|
24,0 |
4,4 |
5,5 |
4,8 |
6,0 |
5,2 |
6,4 |
5,5 |
6,9 |
1334 |
||||||
Максимальное рабочее давление и масса указаны справочно, каждое изделие при заказе подвергается индивидуальному расчету.
Отводы крутоизогнутые R = 1,5DN
|
Условный проход DN, мм |
Наружный диаметр D, мм |
Строительная длина, мм |
Толщина стенки исп. трубы S, мм |
Максимальное давление, МПа |
Масса отвода (угол90°) кг |
|
||||||
|
F=R |
W |
Н |
М |
К42 |
К48 |
|
||||||
|
90° |
60° |
45° |
30° |
0,6 |
0,75 |
0,6 |
0,75 |
|
||||
|
50 |
57 |
75 |
43 |
41 |
20 |
2,5 |
10,6 |
13,2 |
12,1 |
15,2 |
0,4 |
|
|
3,0 |
12,9 |
16,1 |
14,8 |
18,5 |
0,5 |
|||||||
|
3,5 |
15,3 |
19,1 |
17,5 |
21,9 |
0,6 |
|||||||
|
4,0 |
17,7 |
22,1 |
20,3 |
25,3 |
0,7 |
|||||||
|
4,5 |
20,2 |
25,2 |
23,1 |
28,9 |
0,7 |
|||||||
|
5,0 |
22,8 |
28,5 |
26,1 |
32,6 |
0,8 |
|||||||
|
5,5 |
25,4 |
31,8 |
29,1 |
36,4 |
0,9 |
|||||||
|
6,0 |
28,2 |
35,2 |
32,3 |
40,3 |
1,0 |
|||||||
|
65 |
76 |
100 |
57 |
41 |
28 |
3,0 |
9,5 |
11,8 |
10,9 |
13,6 |
0,8 |
|
|
3,5 |
11,2 |
14,0 |
12,8 |
16,0 |
1,0 |
|||||||
|
4,0 |
12,9 |
16,1 |
14,8 |
18,5 |
1,1 |
|||||||
|
4,5 |
14,7 |
18,3 |
16,8 |
21,0 |
1,3 |
|||||||
|
5,0 |
16,5 |
20,6 |
18,9 |
23,6 |
1,4 |
|||||||
|
5,5 |
18,3 |
22,9 |
21,0 |
26,2 |
1,6 |
|||||||
|
6,0 |
20,2 |
25,2 |
23,1 |
28,9 |
1,7 |
|||||||
|
80 |
89 |
120 |
69 |
50 |
32 |
3,0 |
8,0 |
10,0 |
9,2 |
11,5 |
1,2 |
|
|
3,5 |
9,4 |
11,8 |
10,8 |
13,5 |
1,4 |
|||||||
|
4,0 |
10,9 |
13,6 |
12,5 |
15,6 |
1,5 |
|||||||
|
4,5 |
12,3 |
15,4 |
14,1 |
17,7 |
1,7 |
|||||||
|
5,0 |
13,8 |
17,3 |
15,9 |
19,8 |
2,0 |
|||||||
|
5,5 |
15,4 |
19,2 |
17,6 |
22,0 |
2,1 |
|||||||
|
6,0 |
16,9 |
21,1 |
19,4 |
24,2 |
2,4 |
|||||||
|
7,0 |
20,1 |
25,1 |
23,0 |
28,8 |
2,7 |
|||||||
|
100 |
102 |
150 |
87 |
62 |
40 |
4,0 |
9,4 |
11,8 |
10,8 |
13,5 |
2,4 |
|
|
108 |
150 |
87 |
62 |
40 |
4,0 |
8,9 |
11,1 |
10,1 |
12,7 |
2,5 |
||
|
5,0 |
11,2 |
14,0 |
12,9 |
16,1 |
3,2 |
|||||||
|
6,0 |
13,7 |
17,1 |
15,7 |
19,6 |
3,8 |
|||||||
|
8,0 |
18,8 |
23,5 |
21,5 |
26,9 |
4,7 |
|||||||
|
9,0 |
21,5 |
26,8 |
24,6 |
30,8 |
4,7 |
|||||||
|
114 |
150 |
87 |
62 |
40 |
4,0 |
8,4 |
10,4 |
9,6 |
12,0 |
2,2 |
||
|
5,0 |
10,6 |
13,2 |
12,1 |
15,2 |
3,3 |
|||||||
|
6,0 |
12,9 |
16,1 |
14,8 |
18,5 |
3,8 |
|||||||
|
7,0 |
15,3 |
19,1 |
17,5 |
21,9 |
4,4 |
|||||||
|
8,0 |
17,7 |
22,1 |
20,3 |
25,3 |
5,0 |
|||||||
|
9,0 |
20,2 |
25,2 |
23,1 |
28,9 |
5,7 |
|||||||
|
10,0 |
22,8 |
28,5 |
26,1 |
32,6 |
6,1 |
|||||||
|
12,0 |
28,2 |
35,2 |
32,3 |
40,3 |
7,1 |
|||||||
|
14,0 |
33,9 |
42,4 |
38,9 |
48,6 |
8,9 |
|||||||
|
125 |
133 |
190 |
110 |
79 |
50 |
4,0 |
7,1 |
8,9 |
8,1 |
10,2 |
3,8 |
|
|
5,0 |
9,0 |
11,2 |
10,3 |
12,9 |
4,8 |
|||||||
|
6,0 |
10,9 |
13,6 |
12,5 |
15,6 |
5,8 |
|||||||
|
8,0 |
14,9 |
18,6 |
17,1 |
21,4 |
7,4 |
|||||||
|
9,0 |
17,0 |
21,2 |
19,5 |
24,3 |
7,4 |
|||||||
|
150 |
159 |
225 |
130 |
93 |
60 |
4,0 |
5,9 |
7,4 |
6,8 |
8,5 |
5,5 |
|
|
4,5 |
6,7 |
8,3 |
7,6 |
9,6 |
6,1 |
|||||||
|
5,0 |
7,4 |
9,3 |
8,5 |
10,7 |
7,0 |
|||||||
|
6,0 |
9,0 |
11,3 |
10,3 |
12,9 |
8,4 |
|||||||
|
8,0 |
12,3 |
15,3 |
14,1 |
17,6 |
10,5 |
|||||||
|
10,0 |
15,7 |
19,6 |
18,0 |
22,4 |
13,1 |
|||||||
|
12,0 |
19,2 |
24,0 |
22,0 |
27,5 |
16,0 |
|||||||
|
14,0 |
22,9 |
28,6 |
26,2 |
32,8 |
18,0 |
|||||||
|
168 |
225 |
130 |
93 |
60 |
4,5 |
6,3 |
7,9 |
7,2 |
9,0 |
6,4 |
||
|
6,0 |
8,5 |
10,6 |
9,8 |
12,2 |
9,7 |
|||||||
|
8,0 |
11,6 |
14,5 |
13,3 |
16,6 |
13,3 |
|||||||
|
10,0 |
14,7 |
18,4 |
16,9 |
21,1 |
14,0 |
|||||||
|
12,0 |
18,0 |
22,5 |
20,7 |
25,8 |
16,0 |
|||||||
|
14,0 |
21,5 |
26,8 |
24,6 |
30,8 |
19,0 |
|||||||
|
16,0 |
25,0 |
31,3 |
28,7 |
35,9 |
19,0 |
|||||||
|
200 |
219 |
300 |
173 |
124 |
80 |
6,0 |
6,4 |
8,1 |
7,4 |
9,2 |
15,0 |
|
|
7,0 |
7,6 |
9,5 |
8,7 |
10,9 |
17,4 |
|||||||
|
8,0 |
8,7 |
10,9 |
10,0 |
12,5 |
20,0 |
|||||||
|
9,0 |
9,9 |
12,4 |
11,3 |
14,2 |
22,8 |
|||||||
|
10,0 |
11,1 |
13,8 |
12,7 |
15,8 |
25,3 |
|||||||
|
11,0 |
12,3 |
15,3 |
14,0 |
17,6 |
27,0 |
|||||||
|
12,0 |
13,5 |
16,8 |
15,4 |
19,3 |
29,0 |
|||||||
|
14,0 |
15,9 |
19,9 |
18,3 |
22,8 |
34,0 |
|||||||
|
16,0 |
18,5 |
23,1 |
21,2 |
26,5 |
39,0 |
|||||||
|
250 |
273 |
375 |
217 |
155 |
100 |
6,0 |
5,1 |
6,4 |
5,9 |
7,4 |
24,8 |
|
|
7,0 |
6,0 |
7,5 |
6,9 |
8,6 |
28,0 |
|||||||
|
8,0 |
6,9 |
8,6 |
7,9 |
9,9 |
31,0 |
|||||||
|
9,0 |
7,8 |
9,8 |
9,0 |
11,2 |
35,5 |
|||||||
|
10,0 |
8,7 |
10,9 |
10,0 |
12,5 |
39,4 |
|||||||
|
11,0 |
9,7 |
12,1 |
11,1 |
13,9 |
43,0 |
|||||||
|
12,0 |
10,6 |
13,3 |
12,2 |
15,2 |
46,7 |
|||||||
|
14,0 |
12,5 |
15,7 |
14,4 |
18,0 |
58,0 |
|||||||
|
18,0 |
16,5 |
20,6 |
18,9 |
23,6 |
71,0 |
|||||||
|
20,0 |
18,6 |
23,2 |
21,3 |
26,6 |
73,0 |
|||||||
|
22,0 |
20,7 |
25,8 |
23,7 |
29,6 |
80,0 |
|||||||
|
25,0 |
23,9 |
29,9 |
27,4 |
34,3 |
90,0 |
|||||||
|
300 |
325 |
450 |
260 |
186 |
120 |
8,0 |
5,8 |
7,2 |
6,6 |
8,3 |
44,0 |
|
|
9,0 |
6,5 |
8,2 |
7,5 |
9,3 |
50,0 |
|||||||
|
10,0 |
7,3 |
9,1 |
8,3 |
10,4 |
55,0 |
|||||||
|
11,0 |
8,0 |
10,1 |
9,2 |
11,5 |
61,0 |
|||||||
|
12,0 |
8,8 |
11,0 |
10,1 |
12,6 |
66,0 |
|||||||
|
13,0 |
9,6 |
12,0 |
11,0 |
13,8 |
72,0 |
|||||||
|
14,0 |
10,4 |
13,0 |
11,9 |
14,9 |
77,0 |
|||||||
|
16,0 |
12,0 |
15,0 |
13,7 |
17,2 |
87,3 |
|||||||
|
18,0 |
13,6 |
17,0 |
15,6 |
19,5 |
100,0 |
|||||||
|
20,0 |
15,3 |
19,1 |
17,5 |
21,9 |
110,0 |
|||||||
|
350 |
377 |
525 |
303 |
217 |
141 |
10,0 |
6,2 |
7,8 |
7,1 |
8,9 |
75,0 |
|
|
12,0 |
7,5 |
9,4 |
8,6 |
10,8 |
89,0 |
|||||||
|
16,0 |
10,2 |
12,8 |
11,7 |
14,7 |
117,5 |
|||||||
|
400 |
426 |
600 |
346 |
248 |
161 |
8,0 |
4,4 |
5,5 |
5,0 |
6,3 |
78,0 |
|
|
9,0 |
4,9 |
6,2 |
5,6 |
7,1 |
87,0 |
|||||||
|
10,0 |
5,5 |
6,9 |
6,3 |
7,9 |
97,0 |
|||||||
|
11,0 |
6,1 |
7,6 |
7,0 |
8,7 |
121,0 |
|||||||
|
13,0 |
7,2 |
9,0 |
8,3 |
10,3 |
145,0 |
|||||||
|
15,0 |
8,4 |
10,5 |
9,6 |
12,0 |
169,0 |
|||||||
|
16,0 |
9,0 |
11,2 |
10,3 |
12,9 |
173,0 |
|||||||
|
19,0 |
10,8 |
13,5 |
12,4 |
15,5 |
185,0 |
|||||||
Отводы крутоизогнутые R = 1,5DN
|
Условный проход DN |
Наружный диаметр D, мм |
Строительная длина, мм |
Толщина стенки исп. трубы S, мм |
Условное давление, МПа |
Масса отвода 90°, кг |
||||||||||
|
F=R |
W |
Н |
М |
К48 |
К52 |
К56 |
К60 |
||||||||
|
90° |
60° |
45° |
30° |
0,6 |
0,75 |
0,6 |
0,75 |
0,6 |
0,75 |
0,6 |
0,75 |
||||
|
500 |
530 |
750 |
433 |
310 |
201 |
16,0 |
8,2 |
10,2 |
8,9 |
11,1 |
9,6 |
12,0 |
- |
- |
230 |
|
700 |
720 |
1000 |
577 |
414 |
268 |
12,0 |
4,4 |
5,5 |
4,8 |
6,0 |
5,2 |
6,5 |
- |
- |
330 |
|
13,0 |
4,8 |
6,0 |
5,2 |
6,5 |
5,6 |
7,0 |
- |
- |
355 |
||||||
|
14,0 |
5,2 |
6,5 |
5,6 |
7,0 |
6,1 |
7,6 |
- |
- |
385 |
||||||
|
16,0 |
5,9 |
7,4 |
6,5 |
8,1 |
7,0 |
8,7 |
- |
- |
435 |
||||||
|
18,0 |
6,7 |
8,4 |
7,3 |
9,1 |
7,9 |
9,8 |
- |
- |
490 |
||||||
|
20,0 |
7,5 |
9,4 |
8,1 |
10,2 |
8,8 |
11,0 |
- |
- |
545 |
||||||
|
22,0 |
8,3 |
10,4 |
9,0 |
11,2 |
9,7 |
12,1 |
- |
- |
590 |
||||||
|
800 |
820 |
1200 |
693 |
497 |
321 |
15,0 |
4,9 |
6,1 |
5,3 |
6,6 |
5,7 |
7,1 |
6,1 |
7,6 |
561 |
|
16,0 |
5,2 |
6,5 |
5,6 |
7,1 |
6,1 |
7,6 |
6,5 |
8,2 |
598 |
||||||
|
20,0 |
6,6 |
8,2 |
7,1 |
8,9 |
7,7 |
9,6 |
8,2 |
10,3 |
748 |
||||||
|
21,0 |
6,9 |
8,6 |
7,5 |
9,3 |
8,1 |
10,1 |
8,7 |
10,8 |
755 |
||||||
|
1000 |
1020 |
1500 |
866 |
621 |
402 |
16,0 |
4,2 |
5,2 |
4,5 |
5,6 |
4,9 |
6,1 |
5,2 |
6,5 |
865 |
|
18,0 |
4,7 |
5,9 |
5,1 |
6,4 |
5,5 |
6,9 |
5,9 |
7,4 |
975 |
||||||
|
20,0 |
5,2 |
6,5 |
5,7 |
7,1 |
6,1 |
7,6 |
6,6 |
8,2 |
1075 |
||||||
|
22,0 |
5,8 |
7,2 |
6,3 |
7,8 |
6,8 |
8,4 |
7,2 |
9,1 |
1275 |
||||||
|
24,0 |
6,3 |
7,9 |
6,8 |
8,6 |
7,4 |
9,2 |
7,9 |
9,9 |
1390 |
||||||
|
25,0 |
6,6 |
8,2 |
7,1 |
8,9 |
7,7 |
9,6 |
8,3 |
10,3 |
1440 |
||||||
|
26,0 |
6,9 |
8,6 |
7,4 |
9,3 |
8,0 |
10,0 |
8,6 |
10,8 |
1460 |
||||||
|
28,0 |
7,4 |
9,3 |
8,0 |
10,0 |
8,7 |
10,8 |
9,3 |
11,6 |
1570 |
||||||
|
32,0 |
8,5 |
10,6 |
9,2 |
11,6 |
10,0 |
12,5 |
10,7 |
13,4 |
1830 |
||||||
|
1200 |
1220 |
1800 |
1039 |
746 |
482 |
21,0 |
4,4 |
5,4 |
4,7 |
5,9 |
5,1 |
6,4 |
5,5 |
6,8 |
1500 |
|
24,0 |
5,0 |
6,2 |
5,4 |
6,8 |
5,8 |
7,3 |
6,3 |
7,8 |
1700 |
||||||
Максимальное рабочее давление и масса указаны справочно, каждое изделие при заказе подвергается индивидуальному расчету.
Отводы крутоизогнутые повышенной коррозионной стойкости и хладостойкости для внутрипромысловых трубопроводов до 10 МПа
Технические требования - ТУ1468-010-593377520-2003
Конструкция, размеры и предельные отклонения деталей - ГОСТ 17375, ГОСТ 30753, ТУ 1469-014-01395041-03, ГазТУ 1469-014-01395041-07, ТУ 1469-015-01395041-05, ТУ 1469-010-01395041-11, ТУ 1469-012-01395041-10 и др. нормативным документам.
Материал - стали 20А, 20ФА, 09СФА, 08ХМФА, 13ХФА, 15ХФА, 15ХМФА, 20ХФА
Отводы крутоизогнутые повышенной коррозионной стойкости и хладостойкости для использования в системах нефтегазопроводов до 16 МПа
Технические требования – ТУ 39-0147016-89-99
Конструкция, размеры и предельные отклонения деталей - ГОСТ 17379
Материал - стали 20А, 20С, 20ФА, 8ХМЧА, 20ХФЮА, 20ГФЮЧА
Отводы крутоизогнутые повышенной коррозионной стойкости и хладостойкости для обустройства месторождений нефти до Ру 25 МПа
Технические требования – ТУ 14-1-5598-2011
Конструкция, размеры и предельные отклонения деталей - ГОСТ 17375, ГОСТ 30753, ТУ 1469-014-01395041-03, ГазТУ 1469-014-01395041-07, ТУ 1469-015-01395041-05, ТУ 1469-010-01395041-11, ТУ 1469-012-01395041-10 и др. нормативным документам.
Материал - стали 20-КСХ, 13ХФА, 20-КТ
Отводы крутоизогнутые повышенной эксплуатационной надежности и хладостойкости для обустройства нефтяных месторождений на рабочее давление до Ру 32 МПа
Технические требования – ТУ 1469-019-01395041-2015
Конструкция, размеры и предельные отклонения деталей - ТУ 1469-019-01395041-2015.
Материал - стали 20А, 20С, 20ФА, 20-КСХ, 20-КТ, 09ГСФ, 13ХФА, 08ХМФА
Отводы крутоизогнутые из легированной стали
Конструкция, размеры и технические требования - ТУ 1468–120–1411419–93
Материал - сталь 12Х18Н10Т
Отводы крутоизогнутые до Ру 42 МПа
Конструкция, размеры и технические требования - ТУ 24.20.40-001-01395041-2016
Возможно изготовление отводов по другим
стандартам, в том числе иностранным (DIN 2605, ASME B 16.9-1993 и др.) по
согласованию с Заказчиком.
Отдел труб большого диаметра
+7 (473) 913-52-77
Отдел соединительных деталей трубопроводов
г. Лиски, ул. Монтажников, 1
Политика конфиденциальности
