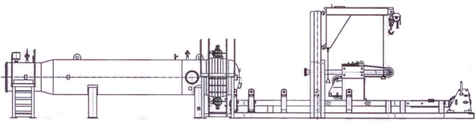

Камеры запуска диагностических устройств

Камеры запуска диагностических устройств предназначены для запуска в магистральный газопровод и приема из него внутритрубных устройств (разделителей, скребков, дефектоскопов и других поточных устройств).
Камеры запуска диагностических устройств выпускаются в климатическом исполнении УХЛ и устанавливаются на газопроводах DN 300, 500, 700, 1000, 1200 и 1400, работающих под давлением P=8,0; 10,0; 12,5 Мпа. Температура стенки камеры при эксплуатации – от минус 60ºС до плюс 80ºС. По месту расположения технологических патрубков входа (выхода продукта относительно направления потока среды камеры изготовляются в двух исполнениях: левом (Л) и правом (П). По типу затвора камеры изготавливаются с хомутовым и с байонетным затвором.
Обозначение при заказе:

БПК-1200-8,0-П-УХЛ по ТУ 3689-008-01395041-12

Камера запуска диагностических устройств с хомутовым затвором –БК, лоток типа Прием –П, номинальным диаметром трубопровода DN=1200мм, номинальным давлением в трубопроводе P=8,0 Мпа, правым исполнением камеры по патрубку подвода газа – П, климатическим исполнением –УХЛ.
ВБКЗ-1200-8,0-Л-УХЛ по ТУ 3689-008-01395041-12

Камера запуска диагностических устройств с байонетным затвором –ВБК, лоток типа Запуск –З, номинальным диаметром трубопровода DN=1200мм, номинальным давлением в трубопроводе P=8,0 Мпа, левым исполнением камеры по патрубку подвода газа – Л, климатическим исполнением –УХЛ.
