Фланцы стальные

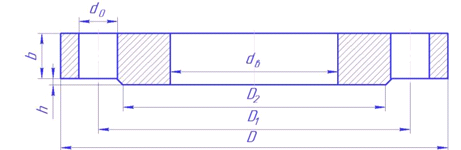

Фланцы стальные плоские приварные

Конструкция и размеры - ГОСТ 12820-80, Технические требования - ГОСТ 12816-80

Материал - Ст3сп, сталь 20, 13ХФА, 09Г2С, 12Х18Н9Т, 10Г2ФБЮ и др.

Обозначение при заказе:

Исполнение - Условный проход Ду - Условное давление Ру - Марка стали - ГОСТ 12820

Обозначение	Размеры, мм								Масса, кг	Кол-во отв.	Диаметр болтов
Обозначение	труба	d_в	D	D₁	D₂	h	b	d₀	Масса, кг	Кол-во отв.	Диаметр болтов
P_У=0,6 МПа (6 кгс/см²)
1-15-6	18	19	80	55	40	2	10	11	0,33	4	M10
1-20-6	25	26	90	65	50	2	12	11	0,53	4	M10
1-25-6	32	33	100	75	60	2	12	11	0,64	4	M10
1-32-6	38	39	120	90	70	2	13	14	1,01	4	M12
1-40-6	45	46	130	100	80	3	13	14	1,21	4	M12
1-50-6	57	59	140	110	90	3	13	14	1,33	4	M12
1-65-6	76	78	160	130	100	3	13	14	1,63	4	M12
1-80-6	89	91	185	150	128	3	15	18	2,44	4	M16
1-100A-6	108	110	205	170	148	3	15	18	2,85	4	M16
1-100Б-6	114	116	205	170	148	3	15	18	2,73	4	M16
1-125A-6	133	135	235	200	178	3	17	18	3,88	8	M16
1-125Б-6	140	142	235	200	178	3	17	18	3,68	8	M16
1-150Б-6	159	161	260	225	202	3	17	18	4,39	8	M16
1-150В-6	168	170	260	225	202	3	17	18	4,09	8	M16
1-200-6	219	222	315	280	258	3	19	18	5,89	8	M16
1-250-6	273	273	370	335	312	3	20	18	7,67	12	M16
1-300-6	325	325	435	395	365	4	20	22	10,28	12	M20
1-350-6	377	377	485	445	415	4	22	22	12,58	12	M20
1-400-6	426	426	535	495	465	4	24	22	17,25	16	М20
1-500-6	530	530	640	600	570	4	25	22	19,72	16	М20
1-600-6	630	630	755	705	670	5	25	26	25,91	20	М24
1-700-6	720	720	860	810	775	5	27	26	36,68	24	М24
1-800-6	820	820	975	920	880	5	27	30	46,14	24	М27
1-1000-6	1020	1020	1175	1120	1080	5	31	30	64,36	28	М27
1-1200-6	1220	1220	1400	1340	1295	5	34	33	99,03	32	М30
1-1400-6	1420	1420	1620	1560	1510	5	43	33	161,45	36	М30
P_У=1,0 МПа (10 кгс/см²)
1-15-10	18	19	95	65	47	2	10	14	0,51	4	М12
1-20-10	25	26	105	75	58	2	12	14	0,74	4	М12
1-25-10	32	33	115	85	68	2	12	14	0,89	4	М12
1-32-10	38	39	135	100	78	2	14	18	1,40	4	М16
1-40-10	45	46	145	110	88	3	15	18	1,71	4	М16
1-50-10	57	59	160	125	102	3	15	18	2,06	4	М16
1-65-10	76	78	180	145	122	3	17	18	2,80	4	М16
1-80-10	89	91	195	160	133	3	17	18	3,19	4	М16
1-100А-10	108	110	215	180	158	3	19	18	3,96	8	М16
1-100Б-10	114	116	215	180	158	3	19	18	3,81	8	М16
1-125А-10	133	135	245	210	184	3	21	18	5,40	8	М16
1-125Б-10	140	142	245	210	184	3	21	18	5,15	8	М16
1-150Б-10	159	161	280	240	212	3	21	22	6,62	8	М20
1-150В-10	168	170	280	240	212	3	21	22	6,24	8	М20
1-200-10	219	222	335	295	268	3	21	22	8,05	8	М20
1-250-10	273	273	390	350	320	3	23	22	10,65	12	М20
1-300-10	325	325	440	400	370	4	24	22	12,90	12	М20
1-350-10	377	377	500	460	430	4	24	22	15,85	16	М20
1-400-10	426	426	565	515	482	4	26	26	21,56	16	М24
1-500-10	530	530	670	620	585	4	28	26	27,7	20	М24
1-600-10	630	630	780	725	685	5	31	30	39,4	20	М27
1-700-10	720	720	895	840	800	5	34	30	59,46	24	М27
1-800-10	820	820	1010	950	905	5	37	33	79,16	24	М30
1-1000-10	1020	1020	1220	1160	1110	5	43	33	118,43	28	М30
1-1200-10	1220	1220	1455	1380	1330	5	51	39	197,44	32	М36
1-1400-10	1420	1420	1675	1590	1530	5	60	45	278,92	36	М42
P_У=1,6 МПа (16 кгс/см²)
1-15-16	18	19	95	65	47	2	12	14	0.61	4	М12
1-20-16	25	26	105	75	58	2	14	14	0,86	4	М12
1-25-16	32	33	115	85	68	2	16	14	1,17	4	М12
1-32-16	38	39	135	100	78	2	16	18	1,58	4	М16
1-40-16	45	46	145	110	88	3	17	18	1,96	4	М16
1-50-16	57	59	160	125	102	3	19	18	2,58	4	М16
1-65-16	76	78	180	145	122	3	21	18	3,42	4	М16
1-80-16	89	91	195	160	133	3	21	18	3,71	4	М16
1-100А-16	108	110	215	180	158	3	23	18	4,73	8	М16
1-100Б-16	114	116	215	180	158	3	23	18	4,55	8	М16
1-125А-16	133	135	245	210	184	3	25	18	6,38	8	М16
1-125Б-16	140	142	245	210	184	3	25	18	6,08	8	М16
1-150Б-16	159	161	280	240	212	3	25	22	7,81	8	М20
1-150В-16	168	170	280	240	212	3	25	22	7,36	8	М20
1-200-16	219	222	335	295	268	3	27	22	10,1	12	М20
1-250-16	273	273	405	355	320	3	28	26	14,49	12	М24
1-300-16	325	325	460	410	370	4	28	26	17,78	12	М24
1-350-16	377	377	520	470	430	4	30	26	22,88	12	М24
1-400-16	426	426	580	525	482	4	34	30	31,00	16	М27
1-500-16	530	530	710	650	585	4	44	33	57,01	20	М30
1-600-16	630	630	840	770	685	5	45	39	80,03	20	М36
1-700-16	720	720	910	840	800	5	47	39	84,21	24	М36
1-800-16	820	820	1020	950	905	5	49	39	104,41	24	М36
1-1000-16	1020	1020	1120	1050	1005	5	58	45	179,37	28	М42
1-1200-16	1220	1220	1255	1170	1110	5	71	52	297,78	32	М48
P_У=2,5 МПа (25 кгс/см²)
1-15-25	18	19	95	65	47	2	14	14	0,7	4	М12
1-20-25	25	26	105	75	58	2	16	14	0,98	4	М12
1-25-25	32	33	115	85	68	2	16	14	1,17	4	М12
1-32-25	38	39	135	100	78	2	18	18	1,77	4	М16
1-40-25	45	46	145	110	88	3	19	18	2,18	4	М16
1-50-25	57	59	160	125	102	3	21	18	2,71	4	М16
1-65-25	76	78	180	145	122	3	21	18	3,22	8	М16
1-80-25	89	91	195	160	133	3	23	18	4,06	8	М16
1-100A-25	108	110	230	190	158	3	25	22	5,92	8	M20
1-100A-25	114	116	230	190	158	3	25	22	5,72	8	M20
1-125A-25	133	135	270	220	184	3	27	26	8,26	8	М24
1-125Б-25	140	142	270	220	184	3	27	26	7,94	8	М24
1-150Б-25	159	161	300	250	212	3	27	26	10,12	8	М24
1-150В-25	168	170	300	250	212	3	27	26	10,12	8	М24
1-200-25	219	222	360	310	278	3	29	26	13,34	12	М24
1-250-25	273	273	425	370	335	3	31	30	18,90	12	М27
1-300-25	325	325	485	430	390	4	32	30	23,95	16	М27
1-350-25	377	377	550	490	450	4	38	33	34,35	16	М30
1-400-25	426	426	610	550	447	4	40	33	44,62	16	М30
1-500-25	530	530	730	660	615	4	48	39	67,30	20	М36
1-600-25	630	630	840	770	720	5	49	39	90,87	20	М36
1-700-25	720	720	960	875	820	5	55	45	126,82	24	М42
1-800-25	820	820	1075	990	930	5	63	45	181,43	24	М42

Фланцы изготавливаются исполнений 1÷9. Возможно изготовление фланцев на давление 0,1 МПа и 0,25 МПа.

Фланцы Ду 15÷300 изготавливаются горячей штамповкой, Ду350 и выше изготавливаются вырезкой из листа и вальцовкой.

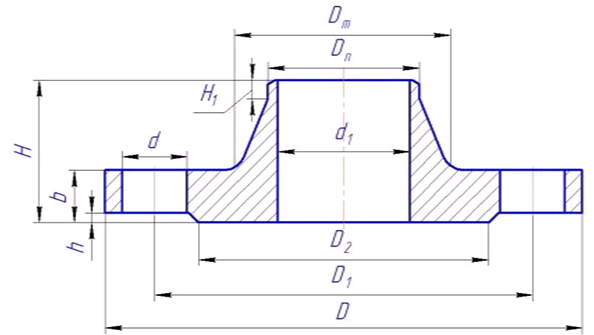

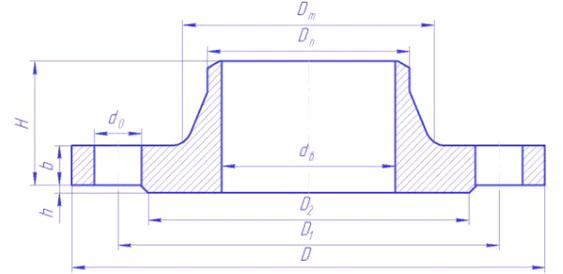

Фланцы стальные воротниковые приварные встык

Конструкция и размеры - ГОСТ 12821-80, Технические требования – ГОСТ 12816-80

Материал - Ст3сп, сталь 20, 13ХФА, 09Г2С, 12Х18Н9Т и др.

Обозначение при заказе:

Исполнение - Условный проход Ду - Условное давление Ру - Марка стали - ГОСТ 12821

Исп-D_У-Ру	Размеры, мм										Масса, кг	Кол-во отв.	Диаметр болтов
Исп-D_У-Ру	d_в	D	D₁	D₂	H	b	D_m	D_n	d₀	h	Масса, кг	Кол-во отв.	Диаметр болтов
P_У=0,6 МПа (6 кгс/см²)
1-15-6	12	80	55	40	28	10	28	19	11	2	0,40	4	М10
1-20-6	18	90	65	50	30	10	36	26	11	2	0,53	4	М10
1-25-6	25	100	75	60	30	12	42	33	11	2	0,76	4	М10
1-32-6	31	120	90	70	33	12	50	39	14	2	1,10	4	М12
1-40-6	38	130	100	80	35	12	60	46	14	3	1,36	4	М12
1-50-6	49	140	110	90	35	12	70	58	14	3	1,53	4	М12
1-65-6	66	160	130	100	35	12	88	77	14	3	1,97	4	М12
1-80-6	78	185	150	128	37	13	102	90	18	3	2,76	4	М16
1-100-6	96	205	170	148	38	13	122	110	18	3	3,35	8	М16
1-125-6	121	235	200	178	40	15	148	135	18	3	4,66	8	М16
1-150-6	146	260	225	202	43	15	172	161	18	3	5,37	8	М16
1-200-6	202	315	280	258	47	17	235	222	18	3	8,37	8	М16
1-250-6	254	370	335	312	50	18	288	278	18	3	10,99	12	М16
1-300-6	303	435	395	365	50	18	340	330	22	4	14,82	12	М20
1-350-6	351	485	445	415	50	18	390	382	22	4	17,69	12	М20
1-400-6	398	535	495	465	50	18	440	432	22	4	20,55	16	М20
1-500-6	501	640	600	570	50	19	545	535	22	4	26,63	20	М20
1-600-6	602	755	705	670	55	19	650	636	26	5	35,79	20	М24
1-700-6	692	860	810	775	55	19	740	726	26	5	44,31	24	М24
1-800-6	792	975	920	880	60	19	844	826	30	5	56,17	24	М27
1-1000-6	992	1175	1120	1080	60	21	1044	1028	30	5	73,51	28	М27
1-1200-6	1192	1400	1340	1295	70	23	1248	1228	33	5	111,43	32	М30
1-1400-6	1392	1620	1560	1510	85	27	1456	1428	33	5	156,58	36	М30
P_У=1,0 МПа (10 кгс/см²)
1-15-10	12	95	65	47	33	12	30	19	14	2	0,58	4	М12
1-20-10	18	105	75	58	36	12	38	26	14	2	0,87	4	М12
1-25-10	25	115	85	68	38	12	45	33	14	2	1,05	4	М12
1-32-10	31	135	100	78	40	13	55	39	18	2	1,54	4	М16
1-40-10	38	145	110	88	42	13	62	46	18	3	1,83	4	М16
1-50-10	49	160	125	102	42	13	76	58	18	3	2,26	4	М16
1-65-10	66	180	145	122	45	15	94	77	18	3	3,17	4	М16
1-80-10	78	195	160	133	47	15	105	90	18	3	3,67	4	М16
1-100-10	96	215	180	158	48	17	128	110	18	3	4,70	8	М16
1-125-10	121	245	210	184	57	19	156	135	18	3	6,71	8	М16
1-150-10	146	280	240	212	57	19	180	161	22	3	8,17	8	М20
1-200-10	202	335	295	268	58	19	240	222	22	3	11,35	8	М20
1-250-10	254	390	350	320	60	21	290	278	22	3	14,64	12	М20
1-300-10	303	440	400	370	60	22	345	330	22	4	18,66	12	М20
1-350-10	351	500	460	430	60	22	400	382	22	4	24,00	16	М20
1-400-10	398	565	515	482	60	22	445	432	26	4	30,00	16	М24
1-800-10	792	1010	950	905	75	27	850	826	33	5	87,24	24	М30
1-1000-10	992	1220	1160	1110	80	29	1050	1028	33	5	119,19	28	М30
1-1200-10	1192	1455	1380	1330	90	33	1256	1228	39	5	179,91	32	М36
Py=1,6 МПа (16 кгс/см²)
1-15-16	12	95	65	47	33	12	30	19	14	2	0,68	4	М12
1-20-16	18	105	75	58	36	12	38	26	14	2	0,87	4	М12
1-25-16	25	115	85	68	38	12	45	33	14	2	1,05	4	М12
1-32-16	31	135	100	78	40	13	55	39	18	2	1,54	4	М16
1-40-16	38	145	110	88	42	13	64	46	18	3	1,85	4	М16
1-50-16	49	160	125	102	45	13	76	58	18	3	2,28	4	М16
1-65-16	66	180	145	122	47	15	94	77	18	3	3,19	4	М16
1-80-16	78	195	160	133	50	17	110	90	18	3	4,21	4	М16
1-100-16	96	215	180	158	50	17	130	110	18	3	4,90	8	М16
1-125-16	121	245	210	184	57	19	156	135	18	3	6,75	8	М16
1-150-16	146	280	240	212	57	19	180	161	22	3	8,30	8	М20
1-200-16	202	335	295	268	58	21	240	222	22	3	11,79	12	М20
1-250-16	254	405	355	320	65	23	292	278	26	3	17,36	12	М24
1-300-16	303	460	410	370	66	24	346	330	26	4	22,76	12	М24
1-350-16	351	520	470	430	70	28	400	382	26	4	32,04	16	М24
1-400-16	398	580	525	482	75	32	450	432	30	4	43,00	16	М27
1-800-16	792	1020	950	905	95	45	850	826	39	5	130,57	24	М36
1-1000-16	992	1255	1170	1110	110	49	1060	1028	45	5	203,39	28	М42
1-1200-16	1092	1485	1390	1330	125	51	1268	1228	56	5	284,94	32	М52
Py=2,5 МПа (25 кгс/см²)
1-15-25	12	95	65	47	33	14	30	19	14	2	0,79	4	М12
1-20-25	18	105	75	58	36	14	38	26	14	2	0,97	4	М12
1-25-25	25	115	85	68	36	14	45	33	14	2	1,18	4	М12
1-32-25	31	135	100	78	43	16	56	39	18	2	1,83	4	М16
1-40-25	38	145	110	88	45	16	64	46	18	3	2,19	4	М16
1-50-25	49	160	125	102	45	17	76	58	18	3	2,78	4	М16
1-65-25	66	180	145	122	50	19	96	77	18	3	3,71	8	М16
1-80-25	78	195	160	133	52	19	110	90	18	3	4,44	8	М16
1-100-25	96	230	190	158	58	21	132	110	22	3	6,51	8	М20
1-125-25	121	270	220	184	65	23	160	135	26	3	9,41	8	М24
1-150-25	146	300	250	212	68	25	186	161	26	3	12,52	8	М24
1-200-25	202	360	310	278	75	27	245	222	26	3	17,44	12	М24
1-250-25	254	425	370	335	75	29	300	278	30	3	24,40	12	М27
1-300-25	303	485	430	390	80	32	352	330	30	4	33,29	16	М27
1-350-25	351	550	490	450	85	36	406	382	33	4	46,57	16	М30
1-400-25	398	610	550	505	100	40	464	432	33	4	64,81	16	М30
1-800-25	790	1075	990	930	135	55	874	826	45	5	213,90	24	М42
1-1000-25	992	1315	1210	1140	150	59	1084	1028	56	5	312,12	28	М52
1-1200-25	1192	1525	1420	1350	160	62	1288	1228	56	5	387,50	32	М52
Py=4,0 МПа (40 кгс/см²)
1-15-40	12	95	65	47	33	14	30	19	14	2	0,79	4	М12
1-20-40	18	105	75	58	34	14	38	26	14	2	0,97	4	М12
1-25-40	25	115	85	68	36	14	45	33	14	2	1,18	4	М12
1-32-40	31	135	100	78	43	16	56	39	18	2	1,83	4	М16
1-40-40	38	145	110	88	45	16	64	46	18	3	2,19	4	М16
1-50-40	48	160	125	102	45	17	76	58	18	3	2,81	4	М16
1-65-40	66	180	145	122	50	19	96	77	18	3	3,71	8	М16
1-80-40	78	195	160	133	55	21	112	90	18	3	4,80	8	М16
1-100-40	96	230	190	158	65	23	138	110	22	3	7,40	8	М20
1-125-40	121	270	220	184	65	25	160	135	26	3	10,00	8	М24
1-150-40	146	300	250	212	68	27	186	161	26	3	13,03	8	М24
1-200-40	200	375	320	285	85	33	250	222	30	3	24,44	12	М27
1-250-40	252	445	385	345	98	39	310	278	33	3	37,59	12	М30
1-300-40	301	510	450	410	112	42	368	330	33	4	57,10	16	М30
1-350-40	351	570	510	465	116	48	418	382	33	4	70,34	16	М30
Py=6,3 МПа (63 кгс/см²)
1-15-63	12	105	75	47	46	16	38	19	14	2	1,15	4	М12
1-20-63	18	125	90	58	54	18	48	26	18	2	1,80	4	М16
1-25-63	25	135	100	68	56	20	52	33	18	2	2,30	4	М16
1-32-63	31	150	110	78	60	21	64	39	22	2	2,94	4	М20
1-40-63	37	165	125	88	65	21	74	46	22	3	3,75	4	М20
1-50-63	47	175	135	102	67	23	86	58	22	3	4,63	4	М20
1-65-63	64	200	160	122	72	25	106	77	22	3	6,29	8	М20
1-80-63	77	210	170	133	72	27	120	90	22	3	7,22	8	М20
1-100-63	94	250	200	158	77	29	140	110	26	3	10,71	8	М24
1-125-63	118	295	240	184	95	33	172	135	30	3	17,13	8	М27
1-150-63	142	340	280	212	105	35	206	161	33	3	24,60	8	М30
1-200-63	200	405	345	285	110	41	264	222	33	3	36,60	12	М30
1-250-63	252	470	400	345	115	45	316	278	39	3	50,89	12	М36
1-300-63	301	530	460	410	120	50	370	330	39	4	68,15	16	М36
1-350-63	351	595	525	465	140	56	430	382	39	4	98,68	16	М36
Py=10,0 МПа (100 кгс/см²)
1-15-100	12	105	75	47	46	18	38	19	14	2	1,26	4	М12
1-20-100	18	125	90	58	51	20	48	26	18	2	1,98	4	М16
1-25-100	25	135	100	68	56	22	52	33	18	2	2,48	4	М16
1-32-100	31	150	110	78	60	22	64	39	22	2	3,05	4	М20
1-40-100	37	165	125	88	67	23	74	46	22	3	4,06	4	М20
1-50-100	45	195	145	102	68	25	86	58	26	3	6,03	4	М24
1-65-100	62	220	170	122	80	29	110	77	26	3	8,52	8	М24
1-80-100	75	230	180	133	87	31	124	90	26	3	9,91	8	М24
1-100-100	92	265	210	158	97	35	146	110	30	3	14,65	8	М27
1-125-100	112	310	250	184	112	39	180	135	33	3	23,32	8	М30
1-150-100	136	350	290	212	125	43	214	161	33	3	32,87	12	М30
1-200-100	190	430	360	285	140	41	276	222	39	3	54,24	12	М36
1-250-100	236	500	430	345	160	57	340	278	39	3	85,24	12	М36
1-300-100	284	585	500	410	180	66	400	330	45	4	127,78	16	М42
Py=16,0 МПа (160 кгс/см²)
1-15-160	12	105	75	47	50	18	38	19	14	2	1,27	4	М12
1-20-160	18	125	90	58	56	20	48	26	18	2	1,98	4	М16
1-25-160	25	135	100	68	56	22	52	33	18	2	2,48	4	М16
1-32-160	31	150	110	78	65	22	64	39	22	2	3,07	4	М20
1-40-160	37	165	125	88	72	25	76	46	22	3	4,01	4	М20
1-50-160	45	195	145	102	75	27	86	58	26	3	6,43	8	М24
1-65-160	62	220	170	122	80	31	110	77	26	3	9,38	8	М24
1-80-160	75	230	180	133	90	33	124	90	26	3	10,40	8	М24
1-100-160	92	265	210	158	100	37	146	110	30	3	15,40	8	М27
1-125-160	112	310	250	184	115	41	180	135	33	3	24,87	8	М30
1-150-160	136	350	290	212	130	47	214	161	33	3	35,04	12	М30
1-200-160	190	430	360	285	145	57	276	222	39	3	60,10	12	М36
1-250-160	236	500	430	345	165	65	340	278	39	3	94,40	12	М36
1-300-160	284	585	500	410	185	74	400	330	45	4	140,00	16	М42

Фланцы изготавливаются исполнений 1÷9. Возможно изготовление фланцев на давление 0,1 МПа и 0,25 МПа.

Фланцы Ду 15÷300 изготавливаются горячей штамповкой, свыше Ду300 изготавливаются вальцовкой.

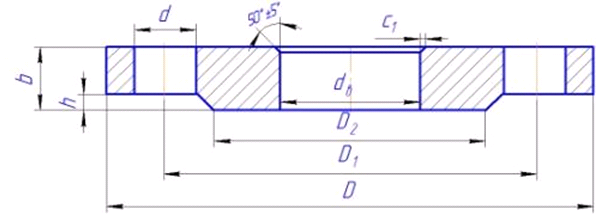

Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до PN 250

Конструкция, размеры и технические требования - ГОСТ 3259-2015

Материал - Ст3сп, сталь 20, 13ХФА, 09Г2С, 12Х18Н9Т, 10Г2ФБЮ и др.

Обозначение: DN-PN-Тип фланца-Размерный ряд-Исполнение-Марка стали-Группа контроля

Обозначение	Размеры, мм									Масса, кг	Кол-во отв.	Диаметр болтов
Обозначение	труба	d_в	D	D₁	D₂	h	b	с₁	d	Масса, кг	Кол-во отв.	Диаметр болтов
PN=0,6 МПа (6 кгс/см²)
15-6-01-1	18	19	80	55	40	2	12	2	11	0,33	4	M10
20-6-01-1	25	26	90	65	50	2	14	2	11	0,53	4	M10
25-6-01-1	32	33	100	75	60	2	14	3	11	0,64	4	M10
32-6-01-1	38	39	120	90	70	2	15	3	14	1,02	4	M12
40-6-01-1	45	46	130	100	80	3	16	3	14	1,21	4	M12
50-6-01-1	57	59	140	110	90	3	16	3	14	1,33	4	M12
65-6-01-1	76	78	160	130	100	3	16	4	14	1,63	4	M12
80-6-01-1	89	91	185	150	128	3	18	4	18	2,44	4	M16
100-6-01-1-108	108	110	205	170	148	3	18	4	18	2,85	4	M16
100-6-01-1-114	114	116	205	170	148	3	18	4	18	2,85	4	M16
125-6-01-1-133	133	135	235	200	178	3	20	4	18	3,88	8	M16
125-6-01-1-140	140	142	235	200	178	3	20	4	18	3,88	8	M16
150-6-01-1-159	159	161	260	225	202	3	20	4	18	4,65	8	M16
150-6-01-1-168	168	170	260	225	202	3	20	4	18	4,65	8	M16
200-6-01-1	219	222	315	280	258	3	22	4	18	5,9	8	M16
250-6-01-1	273	273	370	335	312	3	23	6	18	7,7	12	M16
300-6-01-1	325	325	435	395	365	4	24	6	22	10,3	12	M20
350-6-01-1	377	377	485	445	415	4	26	7	22	12,6	12	M20
400-6-01-1	426	426	535	495	465	4	28	7	22	15,2	16	М20
450-6-01-1	480	480	590	550	520	4	28	7	22	17,3	16	М20
500-6-01-1	530	530	640	600	570	4	28	7	22	19,7	16	М20
600-6-01-1	630	630	755	705	670	5	30	7	26	26,2	20	М24
700-6-01-1	720	720	860	810	775	5	32	9	26	36,7	24	М24
800-6-01-1	820	820	975	920	880	5	32	9	30	46,1	24	М27
900-6-01-1	920	920	1075	1020	980	5	34	9	30	55,1	24	М27
1000-6-01-1	1020	1020	1175	1120	1080	5	36	100	30	64,4	28	М27
1200-6-01-1	1220	1220	1400	1340	1295	5	39	10	33	99,0	32	М30
1400-6-01-1	1420	1420	1620	1560	1510	5	48	10	33	161,5	36	М30
PN=1,0 МПа (10 кгс/см²)
15-10-01-1	18	19	95	65	47	2	12	2	14	0,51	4	М12
20-10-01-1	25	26	105	75	58	2	14	2	14	0,75	4	М12
25-10-01-1	32	33	115	85	68	2	14	3	14	0,89	4	М12
32-10-01-1	38	39	135	100	78	2	16	3	18	1,40	4	М16
40-10-01-1	45	46	145	110	88	3	18	3	18	1,72	4	М16
50-10-01-1	57	59	160	125	102	3	18	3	18	2,06	4	М16
65-10-01-1	76	78	180	145	122	3	20	4	18	2,80	4	М16
80-10-01-1	89	91	195	160	133	3	20	4	18	3,19	4	М16
100-10-01-1-108	108	110	215	180	158	3	22	4	18	3,96	8	М16
100-10-01-1-114	114	116	215	180	158	3	22	4	18	3,96	8	М16
125-10-01-1-133	133	135	245	210	184	3	24	4	18	5,40	8	М16
125-10-01-1-140	140	142	245	210	184	3	24	4	18	5,40	8	М16
150-10-01-1-159	159	161	280	240	212	3	24	4	22	6,97	8	М20
150-10-01-1-168	168	170	280	240	212	3	24	4	22	6,97	8	М20
200-10-01-1	219	222	335	295	268	3	24	4	22	8,05	8	М20
250-10-01-1	273	273	390	350	320	3	26	6	22	10,7	12	М20
300-10-01-1	325	325	440	400	370	4	28	6	22	12,90	12	М20
350-10-01-1	377	377	500	460	430	4	28	7	22	15,9	16	М20
400-10-01-1	426	426	565	515	482	4	30	7	26	21,6	16	М24
450-10-01-1	480	480	615	565	532	4	30	7	26	22,8	20	М24
500-10-01-1	530	530	670	620	585	4	32	7	26	28,0	20	М24
600-10-01-1	630	630	780	725	685	5	36	7	30	39,4	20	М27
700-10-01-1	720	720	895	840	800	5	39	9	30	59,5	24	М27
800-10-01-1	820	820	1010	950	905	5	42	9	33	79,2	24	М30
900-10-01-1	920	920	1110	1050	1005	5	45	9	33	94,1	28	М30
1000-10-01-1	1020	1020	1220	1160	1110	5	48	10	33	118,4	28	М30
1200-10-01-1	1220	1220	1455	1380	1330	5	56	10	39	197,4	32	М36
1400-10-01-1	1420	1420	1675	1590	1530	5	65	10	45	279	36	М42
PN=1,6МПа (16 кгс/см²)
15-16-01-1	18	19	95	65	47	2	14	2	14	0,61	4	М12
20-16-01-1	25	26	105	75	58	2	16	2	14	0,86	4	М12
25-16-01-1	32	33	115	85	68	2	18	3	14	1,17	4	М12
32-16-01-1	38	39	135	100	78	2	18	3	18	1,58	4	М16
40-16-01-1	45	46	145	110	88	3	20	3	18	1,96	4	М16
50-16-01-1	57	59	160	125	102	3	22	3	18	2,58	4	М16
65-16-01-1	76	78	180	145	122	3	24	4	18	3,42	4	М16
80-16-01-1	89	91	195	160	133	3	24	4	18	3,71	4	М16
100-16-01-1-108	108	110	215	180	158	3	26	4	18	4,73	8	М16
100-16-01-1-114	114	116	215	180	158	3	26	4	18	4,73	8	М16
125-16-01-1-133	133	135	245	210	184	3	28	4	18	6,38	8	М16
125-16-01-1-140	140	142	245	210	184	3	28	4	18	6,38	8	М16
150-16-01-1-159	159	161	280	240	212	3	28	4	22	8,2	8	М20
150-16-01-1-168	168	170	280	240	212	3	28	4	22	8,2	8	М20
200-16-01-1	219	222	335	295	268	3	30	4	22	10,2	12	М20
250-16-01-1	273	273	405	355	320	3	31	6	26	14,5	12	М24
300-16-01-1	325	325	460	410	370	4	32	6	26	17,8	12	М24
350-16-01-1	377	377	520	470	430	4	34	7	26	22,9	12	М24
400-16-01-1	426	426	580	525	482	4	38	7	30	31,0	16	М27
450-16-01-1	480	480	640	585	532	4	42	7	30	39,6	20	М27
500-16-01-1	530	530	710	650	585	4	48	7	33	57,0	20	М30
600-16-01-1	630	630	840	770	685	5	50	7	39	80,0	20	М36
700-16-01-1	720	720	910	840	800	5	52	9	39	84,2	24	М36
800-16-01-1	820	820	1020	950	905	5	54	9	39	104,4	24	М36
900-16-01-1	920	920	1120	1050	1005	5	59	9	39	129,0	28	М36
1000-16-01-1	1020	1020	1120	1050	1005	5	63	10	45	179,4	28	М42
1200-16-01-1	1220	1220	1255	1170	1110	5	76	10	52	298	32	М48
PN=2,5 МПа (25 кгс/см²)
15-25-01-1	18	19	95	65	47	2	16	2	14	0,71	4	М12
20-25-01-1	25	26	105	75	58	2	18	2	14	0,98	4	М12
25-25-01-1	32	33	115	85	68	2	18	3	14	1,17	4	М12
32-25-01-1	38	39	135	100	78	2	20	3	18	1,77	4	М16
40-25-01-1	45	46	145	110	88	3	22	3	18	2,18	4	М16
50-25-01-1	57	59	160	125	102	3	24	3	18	2,8	4	М16
65-25-01-1	76	78	180	145	122	3	24	4	18	3,22	8	М16
80-25-01-1	89	91	195	160	133	3	26	4	18	4,06	8	М16
100-25-01-1-108	108	110	230	190	158	3	28	4	22	5,92	8	M20
100-25-01-1-114	114	116	230	190	158	3	28	4	22	5,92	8	M20
125-25-01-1-133	133	135	270	220	184	3	30	4	26	8,26	8	М24
125-25-01-1-140	140	142	270	220	184	3	30	4	26	8,26	8	М24
150-25-01-1-159	159	161	300	250	212	3	30	4	26	10,5	8	М24
150-25-01-1-168	168	170	300	250	212	3	30	4	26	10,5	8	М24
200-25-01-1	219	222	360	310	278	3	32	4	26	13,3	12	М24
250-25-01-1	273	273	425	370	335	3	34	6	30	18,9	12	М27
300-25-01-1	325	325	485	430	390	4	36	6	30	24,0	16	М27
350-25-01-1	377	377	550	490	450	4	42	7	33	34,6	16	М30
400-25-01-1	426	426	610	550	505	4	44	7	33	44,6	16	М30
450-25-01-1	480	480	660	600	555	4	48	7	33	51,8	20	М30
500-25-01-1	530	530	730	660	615	4	52	7	39	67,3	20	М36
600-25-01-1	630	630	840	770	720	5	54	7	39	90,9	20	М36
700-25-01-1	720	720	960	875	820	5	60	9	45	127	24	М42
800-25-01-1	820	820	1075	990	930	5	68	9	45	181,4	24	М42

Фланцы изготавливаются исполнений A-M. Возможно изготовление фланцев на давление 0,1 МПа и 0,25 МПа.

Фланцы стальные воротниковые приварные встык

Конструкция, размеры и технические требования - ГОСТ 33259-2015

Обозначение	Размеры, мм										Масса, кг	Кол-во отв.	Диаметр болтов
Обозначение	d₁	D	D₁	D₂	H	b	D_m	D_n	d	h	Масса, кг	Кол-во отв.	Диаметр болтов
PN=0,6 МПа (6 кгс/см²)
15-6-11-1	12	80	55	40	30	12	28	19	11	2	0,40	4	М10
20-6-11-1	18	90	65	50	32	12	36	26	11	2	0,53	4	М10
25-6-11-1	25	100	75	60	32	14	42	33	11	2	0,76	4	М10
32-6-11-1	31	120	90	70	35	14	50	39	14	2	1,10	4	М12
40-6-11-1	38	130	100	80	38	15	60	46	14	3	1,36	4	М12
50-6-11-1	49	140	110	90	38	15	70	58	14	3	1,53	4	М12
65-6-11-1	66	160	130	100	38	15	88	77	14	3	1,97	4	М12
80-6-11-1	78	185	150	128	40	16	102	90	18	3	2,76	4	М16
100-6-11-1	96	205	170	148	41	16	122	110	18	3	3,35	8	М16
125-6-11-1	121	235	200	178	43	18	148	135	18	3	4,66	8	М16
150-6-11-1	146	260	225	202	46	18	172	161	18	3	5,85	8	М16
200-6-11-1	202	315	280	258	53	20	235	222	18	3	9,35	8	М16
250-6-11-1	254	370	335	312	53	21	288	278	18	3	12,3	12	М16
300-6-11-1	303	435	395	365	54	22	340	330	22	4	14,8	12	М20
350-6-11-1	351	485	445	415	54	22	390	382	22	4	18,65	12	М20
400-6-11-1	398	535	495	465	54	22	440	432	22	4	20,6	16	М20
450-6-11-1	450	590	550	520	54	22	484	432	22	4	23,6	16	М20
500-6-11-1	501	640	600	570	54	23	545	535	22	4	29,1	20	М20
600-6-11-1	602	755	705	670	60	24	650	636	26	5	35,8	20	М24
700-6-11-1	692	860	810	775	60	24	740	726	26	5	44,3	24	М24
800-6-11-1	792	975	920	880	65	24	844	826	30	5	56,2	24	М27
900-6-11-1	892	1075	1020	980	65	26	944	926	30	5	66,8	24	М27
1000-6-11-1	992	1175	1120	1080	65	26	1044	1028	30	5	73,5	28	М27
1200-6-11-1	1192	1400	1340	1295	75	28	1248	1228	33	5	111	32	М30
1400-6-11-1	1392	1620	1560	1510	90	32	1456	1428	33	5	157	36	М30
PN=1,0 МПа (10 кгс/см²)
15-10-11-1	12	95	65	47	35	12	30	19	14	2	0,58	4	М12
20-10-11-1	18	105	75	58	38	14	38	26	14	2	0,87	4	М12
25-10-11-1	25	115	85	68	40	14	45	33	14	2	1,05	4	М12
32-10-11-1	31	135	100	78	42	15	55	39	18	2	1,54	4	М16
40-10-11-1	38	145	110	88	45	16	62	46	18	3	1,83	4	М16
50-10-11-1	49	160	125	102	45	16	76	58	18	3	2,26	4	М16
65-10-11-1	66	180	145	122	48	18	94	77	18	3	3,17	4	М16
80-10-11-1	78	195	160	133	50	18	105	90	18	3	3,67	4	М16
100-10-11-1	96	215	180	158	51	20	128	110	18	3	4,7	8	М16
125-10-11-1	121	245	210	184	60	22	156	135	18	3	6,76	8	М16
150-10-11-1	146	280	240	212	60	22	180	161	22	3	8,9	8	М20
200-10-11-1	202	335	295	268	61	22	240	222	22	3	11,4	8	М20
250-10-11-1	254	390	350	320	63	24	290	278	22	3	14,6	12	М20
300-10-11-1	303	440	400	370	64	26	345	330	22	4	19,3	12	М20
350-10-11-1	351	500	460	430	64	26	400	382	22	4	24,7	16	М20
400-10-11-1	398	565	515	482	64	26	445	432	26	4	30,0	16	М24
450-10-11-1	450	615	565	532	69	26	500	484	26	4	34,7	20	М24
500-10-11-1	501	670	620	585	69	28	550	535	26	4	40,0	20	М24
600-10-11-1	602	780	725	685	70	29	650	636	30	5	50,0	20	М27
700-10-11-1	692	895	840	800	70	30	744	726	30	5	65,3	24	М27
800-10-11-1	792	1010	950	905	80	32	850	826	33	5	87,2	24	М30
900-10-11-1	892	1110	950	1005	85	34	950	926	33	5	103	28	М30
1000-10-11-1	992	1220	1160	1110	85	34	1050	1028	33	5	119	28	М30
1200-10-11-1	1192	1455	1380	1330	95	38	1256	1228	39	5	180	32	М36
PN=1,6 МПа (16 кгс/см²)
15-16-11-1	12	95	65	47	35	14	30	19	14	2	0,68	4	М12
20-16-11-1	18	105	75	58	38	14	38	26	14	2	0,87	4	М12
25-16-11-1	25	115	85	68	40	14	45	33	14	2	1,05	4	М12
32-16-11-1	31	135	100	78	42	15	55	39	18	2	1,54	4	М16
40-16-11-1	38	145	110	88	45	16	64	46	18	3	1,85	4	М16
50-16-11-1	49	160	125	102	48	16	76	58	18	3	2,28	4	М16
65-16-11-1	66	180	145	122	50	18	94	77	18	3	3,19	4	М16
80-16-11-1	78	195	160	133	53	20	110	90	18	3	4,21	4	М16
100-16-11-1	96	215	180	158	53	20	130	110	18	3	4,90	8	М16
125-16-11-1	121	245	210	184	60	22	156	135	18	3	6,76	8	М16
150-16-11-1	146	280	240	212	60	22	180	161	22	3	8,3	8	М20
200-16-11-1	202	335	295	268	61	24	240	222	22	3	11,8	12	М20
250-16-11-1	254	405	355	320	68	26	292	278	26	3	17,4	12	М24
300-16-11-1	303	460	410	370	70	28	346	330	26	4	22,8	12	М24
350-16-11-1	351	520	470	430	74	32	400	382	26	4	33,1	16	М24
400-16-11-1	398	580	525	482	79	36	450	432	30	4	43,0	16	М27
450-16-11-1	450	640	585	532	89	38	506	484	26	4	54,0	20	М24
500-16-11-1	501	710	650	585	94	42	559	535	26	4	71,0	20	М24
600-16-11-1	602	840	770	685	95	46	660	636	30	5	99,3	20	М27
700-16-11-1	692	910	840	800	100	48	750	726	30	5	106	24	М27
800-16-11-1	792	1020	950	905	100	50	850	826	39	5	131	24	М36
900-10-11-1	892	1120	1050	1005	115	52	958	926	33	5	158	28	М30
1000-16-11-1	992	1255	1170	1110	115	54	1060	1028	45	5	203	28	М42
1200-16-11-1	1092	1485	1390	1330	130	56	1268	1228	56	5	285	32	М52
PN=2,5 МПа (25 кгс/см²)
15-25-11-1	12	95	65	47	35	16	30	19	14	2	0,8	4	М12
20-25-11-1	18	105	75	58	36	16	38	26	14	2	0,99	4	М12
25-25-11-1	25	115	85	68	38	18	45	33	14	2	1,19	4	М12
32-25-11-1	31	135	100	78	45	18	56	39	18	2	1,85	4	М16
40-25-11-1	38	145	110	88	48	19	64	46	18	3	2,19	4	М16
50-25-11-1	49	160	125	102	48	20	76	58	18	3	2,78	4	М16
65-25-11-1	66	180	145	122	53	22	96	77	18	3	3,71	8	М16
80-25-11-1	78	195	160	133	55	22	110	90	18	3	4,48	8	М16
100-25-11-1	96	230	190	158	61	24	132	110	22	3	6,58	8	М20
125-25-11-1	121	270	220	184	68	26	160	135	26	3	9,45	8	М24
150-25-11-1	146	300	250	212	71	28	186	161	26	3	12,6	8	М24
200-25-11-1	202	360	310	278	78	30	245	222	26	3	17,4	12	М24
250-25-11-1	254	425	370	335	78	32	300	278	30	3	25,7	12	М27
300-25-11-1	303	485	430	390	84	36	352	330	30	4	33,3	16	М27
350-25-11-1	351	550	490	450	89	40	406	382	33	4	46,6	16	М30
400-25-11-1	398	610	550	505	104	44	464	432	33	4	64,8	16	М30
450-25-11-1	450	660	600	555	104	46	515	484	33	4	72,3	20	М30
500-25-11-1	501	730	660	615	104	48	570	535	39	4	89	20	М36
600-25-11-1	600	840	770	685	120	54	670	636	39	5	124	20	М36
700-25-11-1	690	960	875	800	130	58	766	726	45	5	167	24	М42
800-25-11-1	790	1075	990	930	140	60	874	826	45	5	215	24	М42
900-25-11-1	892	1185	1090	1030	150	62	980	926	52	5	253	28	М42
1000-25-11-1	992	1315	1210	1140	155	64	1084	1028	56	5	312	28	М52
PN=4,0 МПа (40 кгс/см²)
15-40-11-1	12	95	65	47	35	16	30	19	14	2	0,8	4	М12
20-40-11-1	18	105	75	58	36	16	38	26	14	2	0,99	4	М12
25-40-11-1	25	115	85	68	38	18	45	33	14	2	1,19	4	М12
32-40-11-1	31	135	100	78	45	18	56	39	18	2	1,85	4	М16
40-40-11-1	38	145	110	88	48	19	64	46	18	3	2,19	4	М16
50-40-11-1	48	160	125	102	48	20	76	58	18	3	2,81	4	М16
65-40-11-1	66	180	145	122	53	22	96	77	18	3	3,72	8	М16
80-40-11-1	78	195	160	133	58	24	112	90	18	3	4,81	8	М16
100-40-11-1	96	230	190	158	68	26	138	110	22	3	7,4	8	М20
125-40-11-1	121	270	220	184	68	28	160	135	26	3	10,2	8	М24
150-40-11-1	146	300	250	212	71	30	186	161	26	3	13,2	8	М24
200-40-11-1	200	375	320	285	88	38	250	222	30	3	24,4	12	М27
PN=6,3 МПа (63 кгс/см²)
15-63-11-1	12	105	75	47	48	18	38	19	14	2	1,15	4	М12
20-63-11-1	18	125	90	58	56	20	48	26	18	2	1,81	4	М16
25-63-11-1	25	135	100	68	58	22	52	33	18	2	2,30	4	М16
32-63-11-1	31	150	110	78	62	23	64	39	22	2	2,94	4	М20
40-63-11-1	37	165	125	88	68	24	74	46	22	3	3,75	4	М20
50-63-11-1	47	175	135	102	70	26	86	58	22	3	4,63	4	М20
65-63-11-1	64	200	160	122	75	28	106	77	22	3	6,30	8	М20
80-63-11-1	77	210	170	133	75	30	120	90	22	3	7,22	8	М20
100-63-11-1	94	250	200	158	80	32	140	110	26	3	10,7	8	М24
125-63-11-1	118	295	240	184	98	36	172	135	30	3	17,1	8	М27
150-63-11-1	142	340	280	212	108	38	206	161	33	3	25,4	8	М30
PN=10,0 МПа (100 кгс/см²)
15-100-11-1	12	105	75	47	48	20	38	19	14	2	1,27	4	М12
20-100-11-1	18	125	90	58	53	22	48	26	18	2	2,02	4	М16
25-100-11-1	25	135	100	68	58	24	52	33	18	2	2,50	4	М16
32-100-11-1	31	150	110	78	62	24	64	39	22	2	3,06	4	М20
40-100-11-1	37	165	125	88	70	26	74	46	22	3	4,07	4	М20
50-100-11-1	45	195	145	102	71	28	86	58	26	3	6,08	4	М24
65-100-11-1	62	220	170	122	83	32	110	77	26	3	8,84	8	М24
80-100-11-1	75	230	180	133	90	34	124	90	26	3	9,98	8	М24
100-100-11-1	92	265	210	158	100	38	146	110	30	3	14,7	8	М27
125-100-11-1	112	310	250	184	115	42	180	135	33	3	23,3	8	М30
150-100-11-1	136	350	290	212	128	46	214	161	33	3	32,9	12	М30
200-100-11-1	190	430	360	285	143	54	276	222	39	3	54,2	12	М36
PN=16,0 МПа (160 кгс/см²)
15-160-11-1	12	105	75	47	52	20	38	19	14	2	1,27	4	М12
20-160-11-1	18	125	90	58	58	22	48	26	18	2	2,08	4	М16
25-160-11-1	25	135	100	68	58	24	52	33	18	2	2,50	4	М16
32-160-11-1	31	150	110	78	67	24	64	39	22	2	3,07	4	М20
40-160-11-1	37	165	125	88	75	28	76	46	22	3	4,28	4	М20
50-160-11-1	45	195	145	102	78	30	86	58	26	3	6,49	8	М24
65-160-11-1	62	220	170	122	83	34	110	77	26	3	9,38	8	М24
80-160-11-1	75	230	180	133	93	36	124	90	26	3	10,5	8	М24
100-160-11-1	92	265	210	158	103	40	146	110	30	3	15,40	8	М27
125-160-11-1	112	310	250	184	118	44	180	135	33	3	24,9	8	М30
150-160-11-1	136	350	290	212	133	50	214	161	33	3	35,0	12	М30
200-160-11-1	190	430	360	285	148	60	276	222	39	3	60,1	12	М36

Фланцы изготавливаются исполнений A-M. Возможно изготовление фланцев на давление 0,1 МПа и 0,25 МПа.

Фланцы Ду 15÷300 изготавливаются горячей штамповкой, свыше Ду300 изготавливаются вальцовкой

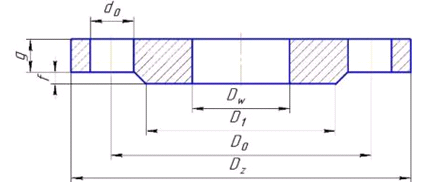

Фланцы стальные плоские приварные EN 1092-1

Конструкция, размеры и технические требования - EN1092-1

D_У, мм	Размеры, мм								Масса, кг	Кол-во отв.	Диаметр болтов
D_У, мм	труба	D_W	D_Z	D_O	D₁	f	g	d_O	Масса, кг	Кол-во отв.	Диаметр болтов
P_У =1,6 МПа (16 кгс/см²)
15	21,3	22,0	95	65	45	2	14	14	0,59	4	M12
20	26,9	27,5	105	75	58	2	16	14	0,85	4	М12
25	33,7	34,5	115	85	68	2	16	14	1,01	4	М12
32	42,4	43,5	140	100	78	2	18	18	1,35	4	М16
40	48,3	49,5	150	110	88	2	18	18	1,7	4	М16
50	57 60,3	58 61,5	165	125	102	2	19	18	2,32 2,28	4	М16
65	76,1	77,5	185	145	122	2	20	18	2,8	8	М16
80	88,9	90,5	200	160	138	2	20	18	3,56	8	М16
100	108 114,3	109 116	220	180	158	2	22	18	4,35 4,15	8	М16
125	133 139,7	135 141,5	250	210	188	2	22	18	5,88 5,57	8	М16
150	159 168,3	161 170,5	285	240	212	2	24	22	7,19 6,72	8	М20
200	219,1	221,5	340	295	268	2	26	22	9,92	12	М20

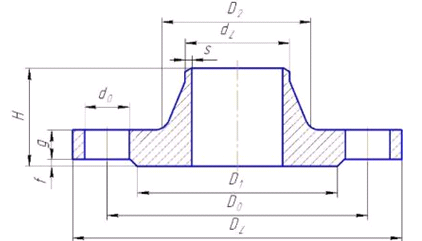

Фланцы стальные воротниковые приварные встык

Конструкция, размеры и технические требования – DIN 2633

Dy, мм	Размеры, мм										Масса кг	Кол-во отв.	Диаметр болтов
Dy, мм	dz	Dz	Do	D₁	H	D₂	S	f	g	Do	Масса кг	Кол-во отв.	Диаметр болтов
15	21,3	95	65	45	35	32	2	2	14	14	0,65	4	M12
20	26,9	105	75	58	38	40	2,3	2	16	14	0,95	4	М12
25	33,7	115	85	68	38	45	2,6	2	16	14	1,12	4	М12
32	42,4	140	100	78	40	56	2,6	2	16	18	1,65	4	М16
40	44,5 48,3	150	110	88	42	60 64	2,6	3	16	18	1,86 1,80	4	М16
50	57 60,3	165	125	102	45	72 75	2,9	3	18	18	2,53 2,47	4	М16
65	76,1	185	145	122	45	90	2,9	3	18	18	3,06	4	М16
80	88,9	200	160	138	50	105	3,2	3	20	18	3,70	8	М16
100	108 114,3	220	180	158	52	125 131	3,6	3	20	18	4,62 4,54	8	М16
125	133 139,7	250	210	188	55	150 156	4,0	3	22	18	6,30 5,90	8	М16
150	159 168,3	285	240	212	55	175 184	4,5	3	22	22	7,75 7,36	8	М20
175	193,7	315	270	242	60	210	5,4	3	24	22	9,85	8	М20
200	219,1	340	295	268	62	235	5,9	3	24	22	11	12	М20
250	273	405	355	320	70	292	6,3	3	26	26	15,60	12	М24
